Wie funktioniert eine elektrische Fußbodenheizung?

Eine elektrische Fußbodenheizung wirkt wie Magie, bis man die Physik dahinter versteht – und sobald man das tut, werden jede Spezifikation, jeder Einbau und jede Fehlentscheidung leichter. Dieser Artikel erklärt Wie funktioniert eine elektrische Fußbodenheizung – vom Heizelement bis zur Bodenoberfläche, in Worten, die jeder Käufer und Installateur verwenden kann. Von Ethan Sun, Gründer & Geschäftsführer, SunAura Thermal.

Das Kernprinzip: Widerstandsheizung

Jede elektrische Fußbodenheizung funktioniert nach einem Prinzip: elektrischer Widerstand. Wenn Strom durch ein Material fließt, das ihm Widerstand entgegensetzt, wandelt sich die elektrische Energie in Wärme um – genau wie der Glühfaden in einer alten Glühbirne, nur ohne das Licht. Das Heizelement ist so konstruiert, dass sein Widerstand berechenbar ist, seine Wärmeleistung über Länge oder Fläche gleichmäßig ist und seine Oberflächentemperatur in einem sicheren Bereich bleibt.

Die drei Produktfamilien sind schlicht drei Arten, dieses Element anzuordnen:

• Heizfolie – ein flaches Laminat mit gedruckter Kohlenstoff-(Graphen-)Schicht; Wärme entsteht über die gesamte Fläche.
• Heizmatte – ein Kabel-Element, vorgegeben auf einem Gelege beabstandet; Wärme entsteht entlang der Kabel läufe in festem Abstand.
• Heizkabel – ein loses Kabel-Element, das nach Projektabstand verlegt wird; Wärme entsteht entlang der Kabel läufe im vom Installateur bestimmten Abstand.

Alle drei wandeln die gleiche Menge elektrische Energie in Wärme um – der Unterschied liegt darin, wie die Wärme zur Bodenoberfläche und in den Raum gelangt. Deshalb teilen sich Elektro-Heizkabel-Installation, Matte und Folie dieselbe Auslegungslogik: die Elementleistung an den Raumwärmeverlust anpassen.

Wie die Wärme wandert: drei Mechanismen

Sobald das Element Wärme erzeugt, tragen drei Übertragungsmechanismen sie in den Raum:

• Leitung (Konduktion) – Wärme wandert vom Element in den umgebenden Bodenaufbau (Kleber, Estrich, Fliese oder den Untergrund unter einem schwimmenden Boden). Leitung ist, wie die Wärme das Element verlässt; die Qualität des Aufbaus bestimmt, wie gleichmäßig sie sich verteilt.
• Strahlung (Radiation) – die warme Bodenoberfläche strahlt Infrarotenergie auf Menschen und Gegenstände im Raum ab. Das ist der „strahlende” Teil der Strahlungsheizung: Ihr Körper absorbiert diese Strahlung direkt, sodass Sie sich warm fühlen, auch wenn die Luft ein paar Grad kühler ist.
• Konvektion – warme Luft steigt vom Boden auf und zirkuliert langsam im Raum. Bei der Fußbodenheizung ist die Konvektion der kleinste Beitrag; Strahlung und Leitung leisten die eigentliche Arbeit – warum der Raum gleichmäßig und zugfrei wirkt.

Die praktische Konsequenz dieser Physik: Die Bodenoberflächentemperatur, nicht die Elementtemperatur, ist das, was das System wirklich regelt. Die meisten Systeme werden deshalb über einen Bodenfühler gesteuert, genau weil die Oberflächentemperatur die Komfortgröße ist. Der empfohlene Oberflächenbereich für beheizte Räume liegt komfortabel innerhalb der bauordnungsrechtlichen Grenzen – die genauen Werte stehen in der Produkt- und Regeleldokumentation.

Das System: fünf Komponenten im Zusammenspiel

Eine elektrische Fußbodenheizung besteht aus fünf Komponenten mit je einer Aufgabe:

Komponente	Funktion
Heizelement	Wandelt Strom in Wärme (Folie, Matte oder Kabel)

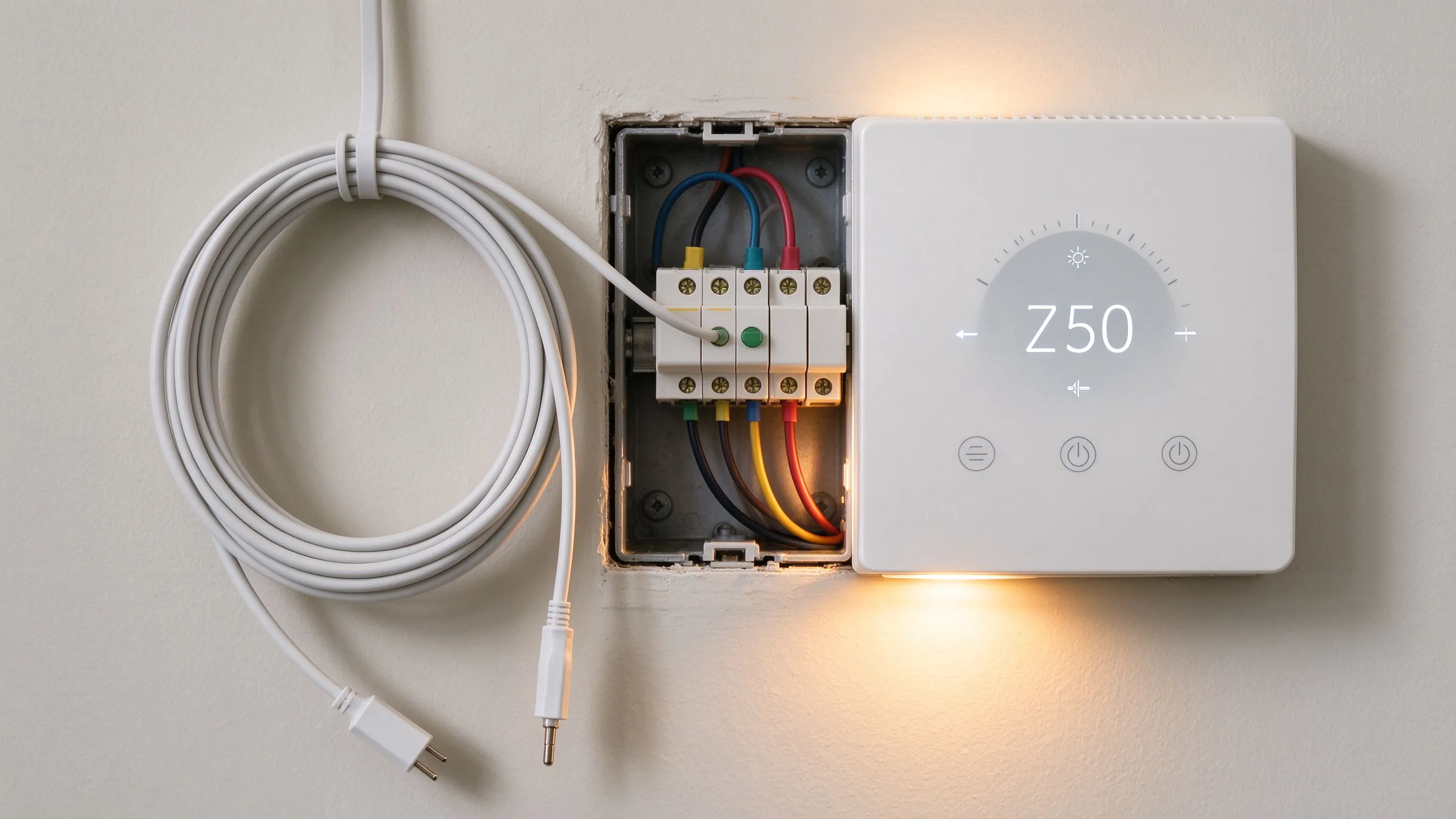

Bodenfühler	Erfasst die Bodentemperatur an einer repräsentativen Stelle
Thermostat	Vergeleicht den Messwert mit dem Sollwert und schaltet das Element
Elektrischer Schutz	Leitungsschalter und FI-/RCD-Schutz der Zone
Dämmung	Verhindert Wärmeverlust nach unten in die Bodenebene

Das Thermostat ist das Gehirn und das Element die Muskulatur, aber die unbesungene Komponente ist der Bodenfühler. Ohne ihn schätzt das System die Bodentemperatur aus der Luft – und in einem Raum mit Sonne oder Zug ist diese Schätzung falsch. Die smarten Thermostate für die Fußbodenheizung regeln den Bodenfühler-Wert direkt – das ist der Unterschied zwischen einem Komfortsystem und einem, das in einer Ecke über- und in einer anderen unterschießt.

Warum es sich anders anfühlt als Luftheizung

Die Physik erklärt den Komfortunterschied. Ein Umluftsystem heizt die Luft, warme Luft steigt zur Decke, während der Boden kalt bleibt – das klassische Problem „kalte Füße, warmer Kopf”. Die Strahlungs-Fußbodenheizung macht es umgekehrt: Die wärmste Fläche ist der Boden, Wärme strahlt zuerst zu den Menschen, und das Temperaturgefälle im Raum ist klein.

Es gibt drei messbare Effekte:

• Niedrigere Lufttemperatur bei gleichem Komfort – weil Strahlungswärme die Menschen direkt erreicht, kann das Thermostat ein bis zwei Grad niedriger laufen bei gleichem Wärmeempfinden (die tatsächliche Einsparung hängt von Gebäude und Klima ab; es ist zuerst ein Komfort- und erst zweitens ein Effizienzvorteil).
• Gleichmäßige Raumtemperatur – keine heiße Decke, kein kalter Boden, keine Züge aus der Umluft.
• Leiser Betrieb – kein Gebläsegeräusch; das einzige bewegte Teil ist das Thermostat.

Deshalb wird das Funktionsprinzip elektrischer Fußbodenheizung meist als „Komfort durch Strahlung” beschrieben, nicht als „Wärme durch Luft”. Dasselbe Prinzip gilt, ob das Element Folie, Matte oder Kabel ist.

Effizienz und Regelung: Woher die Einsparungen kommen

Die Widerstandsheizung wandelt praktisch die gesamte zugeführte Elektrizität in Wärme um – der Wirkungsgrad am Element liegt nahe bei 100 %. Was eine effiziente von einer ineffizienten Anlage unterscheidet, ist alles rund um das Element herum:

• Dämmung darunter – ohne sie sinkt Wärme nach unten in die Bodenebene. Die Dämmung unter dem Element ist der größte einzelne Effizienz-Hebel.
• Regelgüte – ein programmierbares Thermostat mit Bodenfühler vermeidet das Heizen, wenn der Raum es nicht braucht. Die Absenkplanung ist, wo die Betriebskosten tatsächlich gesteuert werden.
• Zonierung – nur genutzte Räume heizen ist die größte strukturelle Einsparung; Raumzonen sind, warum elektrische Fußbodenheizung in der Praxis wirtschaftlich ist.

Aus demselben Grund beginnt die Fehlersuche an der elektrischen Fußbodenheizung mit dem Regelkreis: Verhält sich die Anlage nicht, prüfen Sie Fühler, Thermostat-Einstellungen und Zeitplan, bevor Sie das Element verdächtigen – die meisten Fehler leben im Regelkreis, nicht im Draht.

Folie, Matte oder Kabel: Wie die Wahl fällt

Weil die Physik geteilt ist, geht die Produktwahl um den Aufbau, nicht um das Prinzip:

• Folie – die dünnste Option; verwendet unter schwimmenden Böden (Laminat, LVT) und in der Trocken-Renovierung, wenn kein Estrich gewünscht ist. Siehe unseren Ratgeber zur Graphen-Heizfolie unter Laminat und die deutsche Produktseite zur Heizfolie.
• Matte – vorgegebenes Kabel auf Gelege; die schnellste Option unter Fliesen, eingebettet in einen dünnen Nivellierestrich. Unsere deutsche Produktseite zur Heizmatte deckt die gängigen Größen ab.
• Loses Kabel – maximale Verlegefreiheit für unregelmäßige Räume; befestigt und beabstandet vom Installateur, eingebettet in Estrich oder Kleber. Dieselbe Kabelfamilie dient auch Rohrbegleitheizung und Schneeschmelze.

Die Auslegungsregel ist für alle drei identisch: Nettobodenfläche abzüglich festen Einbauten, Watt pro Quadratmeter passend zur Anwendung und die Zonentotalast passend zu einem abgesicherten Stromkreis. Der Verlegeplan ist das Übergabedokument, das das Prinzip für den Installateur konkret macht.

Wärmebedarf und Auslegung: Die Mathematik hinter dem Komfort

Unter der Physik ist die Auslegung reine Arithmetik: Das System muss die Wärme ersetzen, die der Raum verliert. Die Berechnung berücksichtigt die Hülle des Raums (Wände, Fenster, Boden, Decke), das Klima und die Zieltemperatur der Bodenoberfläche – und ergibt die Wattzahl, die das Element pro Quadratmeter liefern muss.

Die in der Praxis wichtigen Größen:

• Watt pro Quadratmeter – die Nennleistung pro Einheit der geheizten Fläche. Typische Wohnwerte liegen um 150 W/m² für Hauptwohnflächen, angepasst an Bodenaufbau und Dämmung; der genaue Wert für Ihr Projekt steht im Angebot.
• Nettoheizfläche – die Bruttobodenfläche abzüglich fester Einbauten (Schränke, Geräte, feste Tischlerei). Auslegung nach Brutto überdimensioniert; Netto ist der Ingenieursstandard.
• Zonentlast – die Gesamtleistung der Zone, die Stromkreis und Absicherung bestimmt.
• Oberflächentemperatur-Grenzen – begehbare Böden werden im komfortablen Oberflächenbereich gehalten, was das System auch innerhalb der Normgrenzen hält. Der Bodenfühler erzwingt dies, indem er nach dem Oberflächen- statt nach dem Luftwert schaltet.

Genau diese Arithmetik ist es, warum jedes SunAura-Angebot eine Lastübersicht enthält: Käufer oder Installateur können die Auslegung vor dem Einbau gegen das Gebäude prüfen, statt vor Ort eine unter- oder überdimensionierte Zone zu entdecken. Die gleichen Werte fließen in die Inbetriebnahme- und Einregulierungsprüfungen ein, die bestätigen, dass die gebaute Anlage der Planung entspricht. Wer die Dimensionierung ernst nimmt, spart nicht nur Heizkosten, sondern vermeidet auch die häufigste Reklamation: „es wird einfach nicht warm”.

Daten & Fakten aus der Fabrik

Dieser Artikel ist aus dem elektrischen und thermischen Design der SunAura-Heizelemente und der Montagepraxis unseres Ingenieurteams geschrieben (per SunAura factory records). Belege zum Hersteller:

• Ununterbrochene Heizungsproduktion seit 2008, mit rund 17 Jahren Fertigungserfahrung, Sitz im Qingdao Huangdao District.
• ISO 9001 (Qualität), ISO 14001 (Umwelt) und ISO 45001 (Arbeitsschutz) zertifiziertes Produktportfolio.
• CE-, RoHS-, LVD- und EMC-Konformität für EU-Bestellungen; Dokumentation mit jeder Lieferung.
• Export in über 50 Länder in Europa, Nordamerika, Lateinamerika, Nahost und Südostasien.
• Jede Elementcharge wird vor dem Verpacken geprüft; Widerstands- und Isolationswerte werden je Einheit protokolliert.

Zur Vertiefung der Physik publiziert das U.S. Department of Energy einen allgemeinen Überblick zur Strahlungsheizung: energy.gov radiant heating overview. Praktische Entscheidungshilfen gibt es auch im Ratgeber, wie Sie das richtige elektrische Fußbodenheizsystem auswählen.

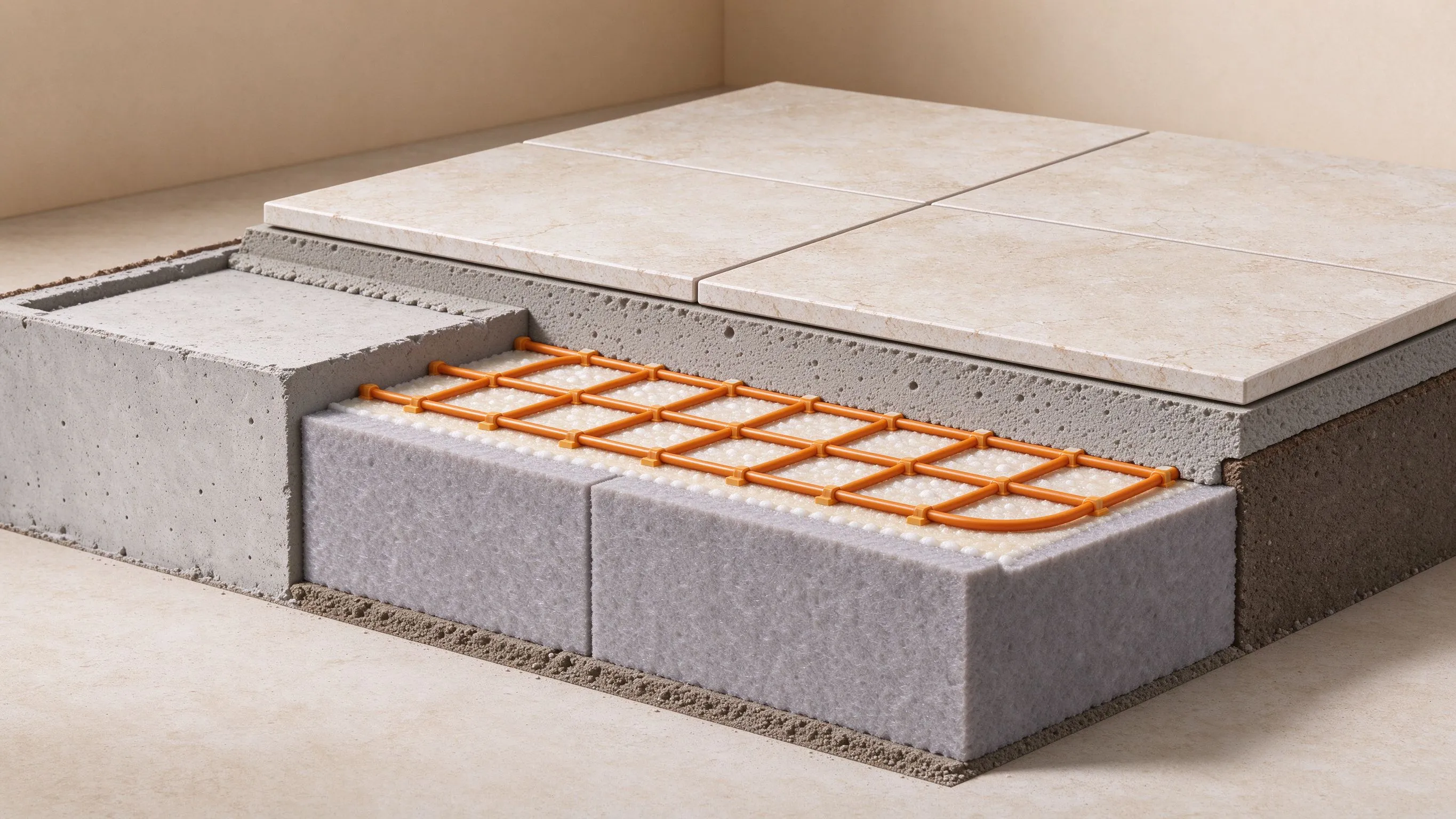

Der Bodenaufbau: Schicht für Schicht

Weil die Wärme über Leitung in den Raum gelangt, entscheidet der Aufbau unter und über dem Element über Gleichmäßigkeit und Trägheit. Der regelrechte Schichtaufbau von unten nach oben hilft bei der Planung:

• Rohdecke – die tragende Struktur, stabil und sauber.
• Feuchtigkeitsbremse und Dämmung – die wichtigste Effizienzschicht; sie stoppen die Wärme daran, nach unten in die Decke abzufließen.
• Randdämmstreifen – entkoppelt den Boden von den Wänden und verhindert Geräusche sowie Wärmebrücken.
• Heizelement – Folie, Matte oder loses Kabel, je nach Bauvorhaben gewählt.
• Ausgleichs- / Estrichschicht – bei Matte und Kabel der Bauschichtbeton oder Nivellierestrich, der das Element einschließt und die Wärme flächig verteilt.
• Bodenbelag – Fliesen und Naturstein leiten Wärme optimal; Holz und Laminat sind bei niedriger Oberflächentemperatur und passender Trittschalldämmung möglich.

Wer den Aufbau in dieser Reihenfolge plant, vermeidet die häufigsten Komfortfehler: fehlende Dämmung, zu geringe Überdeckung und einen Belag, der die Wärme nicht durchlässt. Mehr zur praktischen Entscheidung liefert der Ratgeber zur Auswahl des passenden Fußbodenheizsystems.

Häufig gestellte Fragen

Verbraucht eine elektrische Fußbodenheizung viel Strom?
Das Element wandelt die gesamte zugeführte Elektrizität in Wärme, also entspricht der Verbrauch der gelieferten Wärme. Die praktischen Kosten hängen von Zonierung, Dämmung und Regelung ab: ein Bad ein paar Stunden am Tag zu heizen ist moderat; ein ganzes ungedämmtes Haus dauerhaft zu heizen ist es nicht. Planen Sie für die Räume, die Sie nutzen, und regeln Sie die übrigen ab.

Kann ich es selbst einbauen?
Die Elementmontage ist unkompliziert, aber der elektrische Anschluss muss in den meisten Rechtsräumen von einer qualifizierten Elektrofachkraft ausgeführt werden, und es können Genehmigungen nötig sein. Die typische Aufteilung: der Installateur bereitet das Element vor und verlegt es, der Elektriker schließt an und nimmt in Betrieb.

Warum brauche ich einen Bodenfühler, wenn ich ein Thermostat habe?
Weil die Komfortgröße die Bodentemperatur ist, nicht die Lufttemperatur. Ohne Bodenfühler kann das System nicht sagen, wann der Boden die Zieltemperatur erreicht hat – es würde nach Gefühl heizen. Der Fühler macht die Regelung präzise.

Was passiert, wenn das Element ausfällt?
Elemente werden vor dem Verpacken geprüft, und die meisten Fehler leben im Regelkreis oder in Verbindungen, nicht im Element selbst. Servicehandbuch und unser Fehlerartikel gehen die Diagnosereihe durch; für einen echten Elementfehler wird die Zone per Widerstands- und Isolationstest eingegrenzt, und der Garantieprozess deckt es mit den Messprotokollen ab.

Was ist der Unterschied zwischen Konstantleistung und selbstbegrenzendem Element?
Ein Konstantleistungselement liefert je Meter festen Ausgang bei gegebener Spannung – der Standard für Fußbodenheizung, weil der Bodenaufbau die Oberflächentemperatur regelt. Ein selbstbegrenztes (PTC-)Element reduziert die Leistung mit steigender Temperatur, was Anwendungen passt, bei denen das Element nicht gegen seine Umgebung überhitzen darf. Eine praktische Ergänzung ist die Kombination mit Wärmepumpen, die wir im Artikel zur Niedertemperatur-Kombination beschreiben.

Irrtümer korrigiert

Drei Vorstellungen verwirren Erstkäufer regelmäßig. Erstens „das Element ist das System” – in Wahrheit leisten Regelkreis und Dämmung genauso viel für Komfort und Betriebskosten wie das Element selbst. Zweitens sei Elektroheizung grundsätzlich teuer – raumweise Zonierung ändert die Wirtschaftlichkeit komplett. Drittens seien Folie, Matte und Kabel unterschiedliche Technologien – sie sind dasselbe Widerstandsprinzip, dreifach angeordnet, weshalb eine Regelfamilie und eine Auslegungslogik alle drei bedienen. Das Prinzip im Kopf zu behalten macht jede spätere Entscheidung – Auslegung, Produktwahl, Fehlersuche – geradliniger.

Ein System bauen, das funktioniert

Das Prinzip zu verstehen ist der erste Schritt; es richtig anzuwenden der zweite. Wenn Sie ein Projekt mit elektrischer Fußbodenheizung planen – oder eine Produktreihe aufbauen – senden Sie uns die Raumdaten und den Aufbau an unser Ingenieursteam. Sie erhalten innerhalb von 24 Stunden die Elementauswahl, den Verlegeplan, die Lastübersicht und die Thermostat-Empfehlung. Starten Sie per E-Mail an [email protected].

Über den Autor: Ethan Sun ist Gründer und Geschäftsführer von SunAura Thermal und begleitet die technische Auslegung von Heizelementen seit 2008.
