Von Ethan Sun, Gründer & Geschäftsführer, SunAura Thermal
Eine elektrische Fußbodenheizung unter Estrich steht und fällt mit einem einzigen Bauabschnitt: dem Tag, an dem das Heizkabel in den Boden kommt. Sauber verlegt verschwindet ein Heizkabel unter Estrich für mehr als 20 Jahre geräuschlos unter Zement- oder Calciumsulfatestrich und sorgt für gleichmäßige, strahlungsgewärme Wärme. Nachlässig eingebaut – falscher Abstand, keine Befestigung, keine Messung vor dem Guss – zeigt sich das Problem später als kalte Zone, als toter Heizkreis oder als Fußboden, der aufgestemmt werden muss, um ein Kabel zu reparieren. Dieser Leitfaden beschreibt den kompletten Ablauf: Vorbereitung, Heizkabel-Abstand unter Estrich, Befestigung des Heizkabels auf dem Estrichuntergrund, die Trocknungszeit des Estrichs unter der Fußbodenheizung vor der ersten Aufheizung sowie die Qualitätsprüfungen, die eine professionelle Ausführung von einem DIY-Missverständnis unterscheiden. Ob Sie als Fachbetrieb ein Heizkabel als Großhandelsware für ein Objektprojekt planen oder als Hausbesitzer eine Renovierung vorbereiten – es sind die Details, die am Ende zählen.
Warum das im Estrich eingebettete Elektro-Heizkabel auch heute noch Maßstab ist
Dünnschicht-Heizmatten unter Fliesen bekommen bei Renovierungen die meiste Aufmerksamkeit. Für Neubauten, Anbauten und tiefgreifende Sanierungen bleibt das lose, in frischen Estrich eingelegte Heizkabel jedoch der professionelle Standard. Das Kabel ist pro Quadratmeter günstiger als vorgefertigte Matten, passt sich schwierigen Raumformen und Türdurchgängen ohne Verschnitt an und wird – in einen 50–70 mm starken Estrich eingebettet – zu einer thermischen Masse, die Wärme speichert und sanft abgibt. Genau dieser Speichereffekt ist es auch, der das System gut mit Wärmepumpen kombiniert, wie wir in unserem Artikel zur Kombination von Fußbodenheizung und Wärmepumpe beschreiben.
Der Kompromiss: Der Einbau ist unumkehrbar. Sobald der Estrich eingebracht ist, ist das Kabel nie wieder zugänglich. Jeder Schritt vor dem Guss muss deshalb als endgültige Entscheidung behandelt werden – weshalb dieser Leitfaden auf Messung, Befestigung und Dokumentation in jeder Phase Wert legt.
Vorbereitung: Der Untergrund, bevor das Kabel ihn berührt
Ein im Estrich eingebettetes System beginnt nicht mit dem Kabel, sondern mit den Schichten darunter. Der korrekte Aufbau vom Rohbeton nach oben lautet:
- Rohdecke / tragender Untergrund – sauber, eben, frei von Bauschutt und hervorstehenden Nägeln.
- Feuchtigkeitsbremse / Folie – eine Polyethylenfolie auf der Decke, die zu schnelles Austrocknen bremst und aufsteigende Feuchtigkeit dämpft.
- Randdämmstreifen – an jeder Wand, jedem Rohrdurchbruch und jedem Stapel. Dieser kritische Spalt verhindert das starre Verbinden des Estrichs mit der Wand und unterbindet Wärmebrücken ins Bauwerk.
- Dämmplatte – eine starre Dämmung, flächig auf der gesamten Bodenfläche verlegt. Dies ist die wichtigste einzelne Effizienzkomponente: Ohne sie sinkt die Hälfte der Kabelwärme in die Decke statt in den Raum zu steigen.
- Befestigungslage – entweder ein Schienen-/Leitungsbefestigungssystem oder ein schweres Befestigungsgelege, auf das das Kabel geklippt wird.
Wenn die Dämmung stimmt, heizt der Boden von oben; fehlt sie, heizen Sie das Fundament des Hauses. Unsere technische Beratung für Partner nennt fehlende Dämmung immer wieder als Ursache für die Reklamation „meine Fußbodenheizung wird einfach nicht warm”.

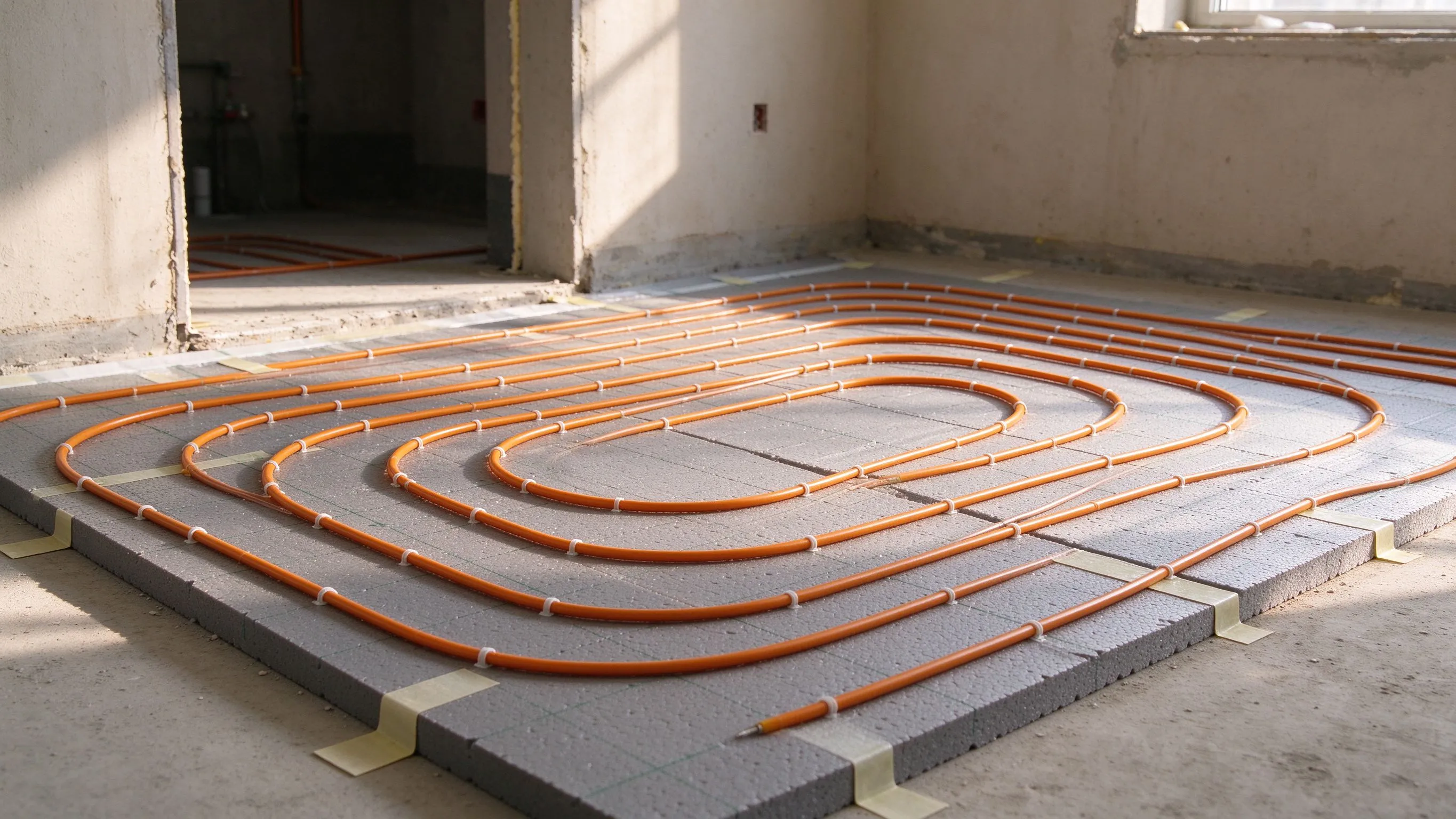

Heizkabel-Abstand unter Estrich: Wie eng ist richtig?
Der Abstand bestimmt die Leistung. Die Leistung eines Heizkabels wird in Watt pro Meter Kabel angegeben; über den Boden verteilt ergibt sich die Wattzahl pro Quadratmeter direkt aus dem Schleifenabstand. Typische Praxiswerte für im Estrich eingebettete elektrische Fußbodenheizung:
| Raumtyp / Dämmniveau | typischer Schleifenabstand | Ziel-Nennleistung (ca.) |
|---|---|---|
| Gedämmter Wohnraum, Hauptheizung | 100–150 mm | ca. 150–200 W/m² |
| Bad / höherer Wärmebedarf | 75–100 mm | ca. 200–250 W/m² |
| Randstreifen an Außenwänden | enger als in der Raum Mitte | gleicht höhere Verluste aus |
| Leichtlast / Zusatzheizung | 150–200 mm | ca. 100–140 W/m² |
Zwei Faustregeln. Erstens: Verlegen Sie das Kabel nie näher als 50 mm an Wänden, Möbelzonen und Sockelbereichen und nie innerhalb von 100 mm vor fest eingebauten Einbauschränken – die eingeschlossene Wärme kann nirgendwo abfließen. Zweitens: Passen Sie den Abstand an, nicht die Kabelleistung: In der offenen Fläche gilt gleichmäßiger Abstand, an Fenstern und Außenwänden wird enger geschleift, um kalte Züge auszugleichen. Auslegung gegen eine korrekte Raum-Wärmebedarfsberechnung, nicht nach dem Vorbild des Nachbarn.
Heizkabel auf dem Estrichuntergrund befestigen
Sobald der Verlegeplan auf der Dämmplatte markiert ist, muss das Kabel exakt dort gehalten werden, wo Sie es geplant haben. Für das Befestigen des Heizkabels auf dem Estrichuntergrund haben sich drei bewährte Verfahren etabliert:

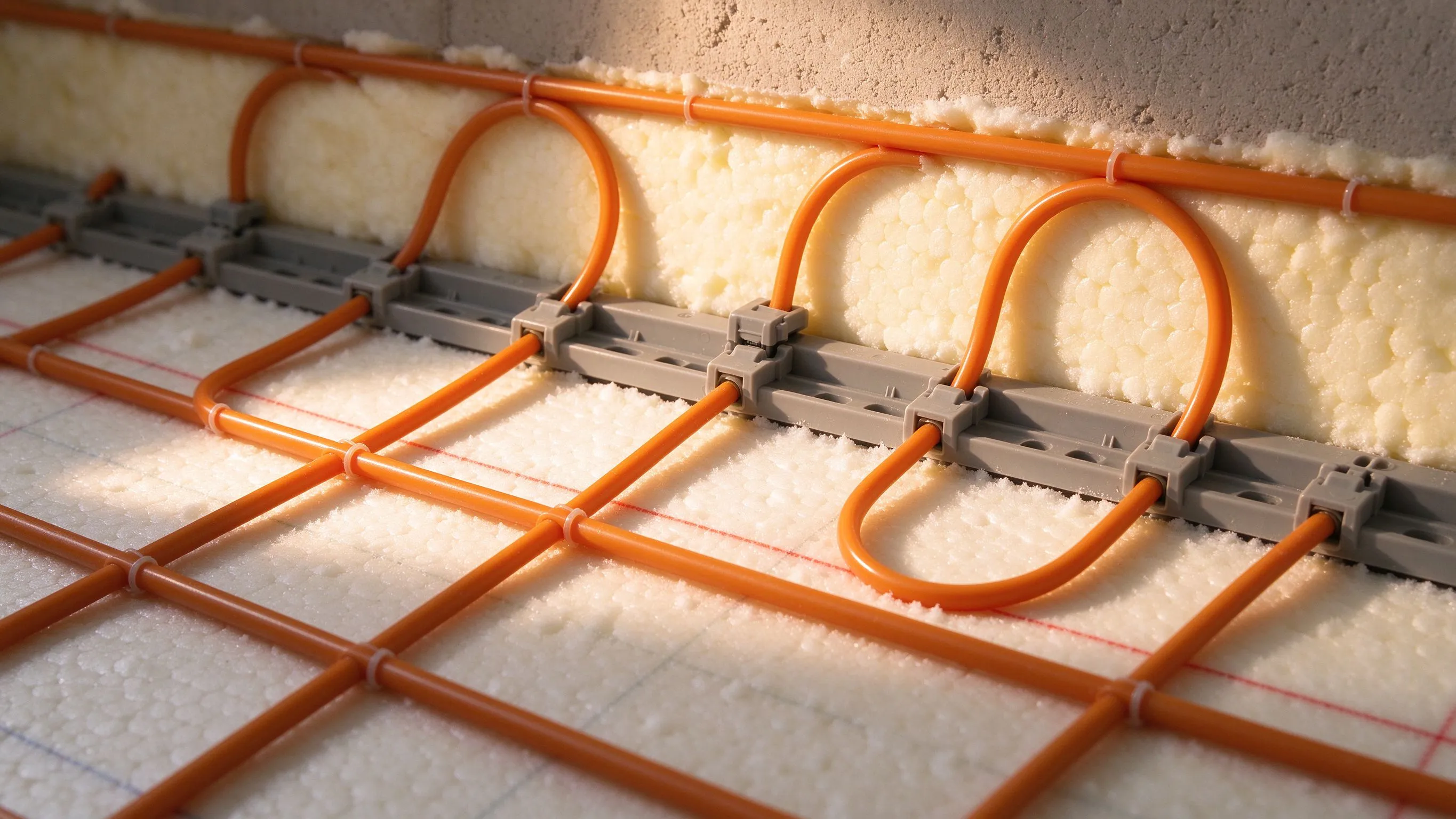

- Schienen-/Leitungssysteme. Kunststoff- oder verzinkte Fixierschienen werden in geraden Linien auf die Dämmplatte geklebt oder geheftet. Das Kabel klickt an jedem Schleifenwechsel in die Schiene. Das ist die sauberste Methode für Profiprojekte und das, was wir als Heizkabel-OEM-Werkspaket anbieten – Kabel plus Fixierschienen plus Sensoren in einem Kit.
- Befestigungsgelege. Ein Drahtgelege auf der Dämmung, auf das das Kabel mit Kabelbindern gebunden oder geklippt wird. Flexibel bei unregelmäßigen Formen, bei großen Rechtecken etwas langsamer.
- Doppelseitiges Befestigungsband. Schnell für kleine Flächen und Sanierungsstellen, unter nassem Estrich aber die unsicherste Befestigung – nur dort einsetzen, wo Schienen unpraktisch sind.
Unabhängig vom Befestigungsverfahren darf das Kabel sich nie berühren, kreuzen oder anliegen, und der vom Hersteller angegebene Mindestbiegeradius (typisch das Fünf- bis Sechsfache des Kabeldurchmessers) ist an jedem Schleifenwechsel einzuhalten. Ein geknicktes Kabel ist ein geschädigtes Kabel – und niemand entdeckt es, bevor der Boden fertig ist.
Die beiden Moment-der-Wahrheit-Messungen vor dem Guss
Bevor auch nur ein Sack Estrich angerührt wird, wird das verlegte Kabel zweimal gemessen. Das ist bei jedem Profiauftrag nicht verhandelbar.
Messung 1 – nach der Verlegung. Messen Sie den Kabelwiderstand mit einem Multimeter und vergleichen Sie mit dem Nennwert auf dem Kabeletikett. Prüfen Sie zusätzlich Erdkontinuität / Isolationswert. Schreiben Sie die Zahlen auf.
Messung 2 – nach dem Guss. Sobald der Estrich eingebracht und abgezogen ist, wird erneut gemessen. Beim Guss ziehen Glätter und Rüttler über den Boden; ein Kabel, das die Verlegung überstanden hat, kann beim Estricharbeiten verletzt werden. Weicht der Messwert nach dem Guss vom Wert vor dem Guss ab, haben Sie noch einen dünnen, nassen Boden, um die Stelle zu reparieren – keinen fertigen, der aufgestemmt werden muss. Unsere Inbetriebnahme-Empfehlung im Leitfaden zur Prüfung und Einregulierung (Englisch) gilt in gleicher Weise für Warmwasser-Systeme.
Guss, Oberfläche und Trocknungszeit des Estrichs

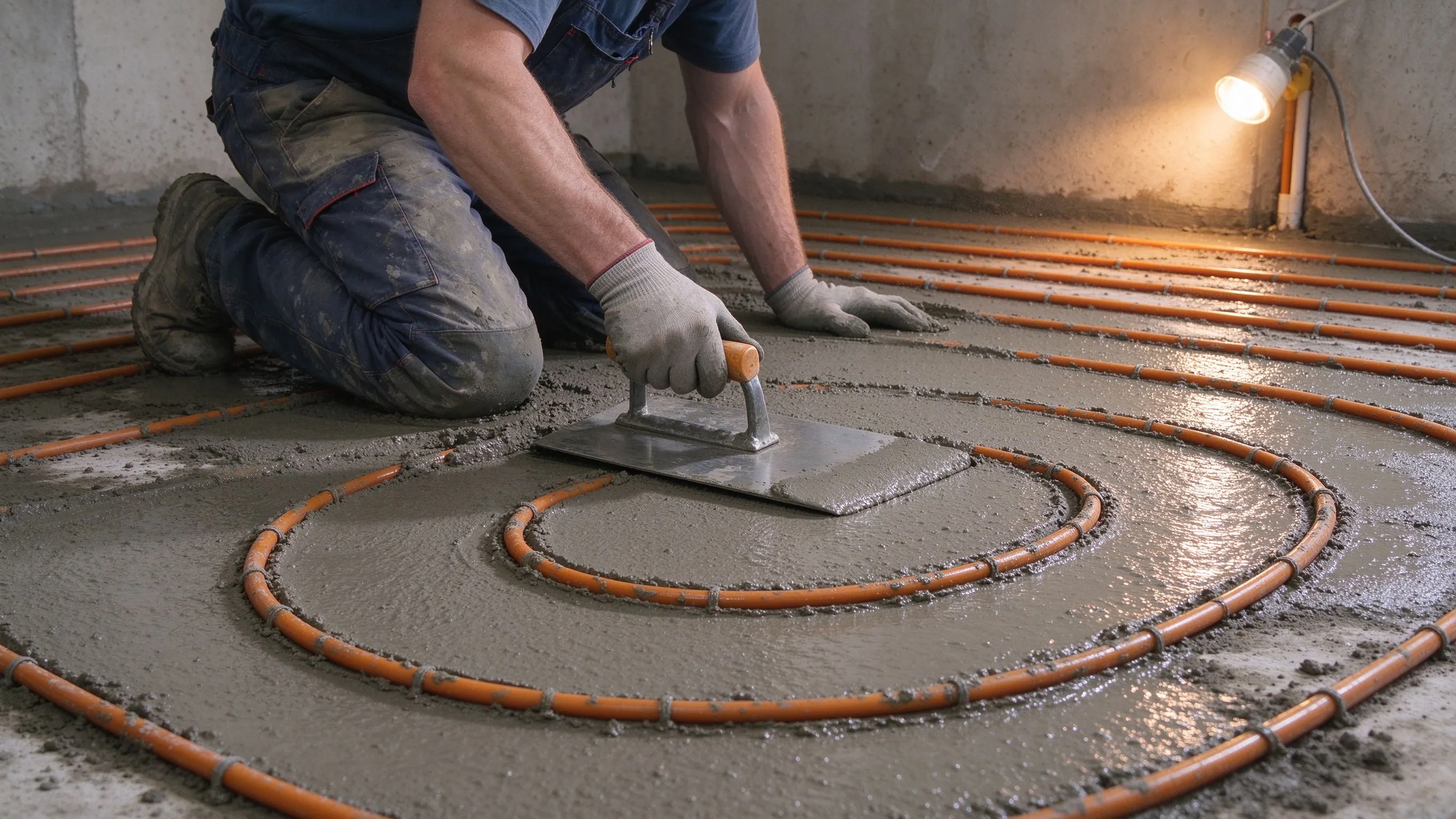

Wenn die Messungen bestanden und der Boden markiert ist (Fotos gemacht, Messwerte notiert), kommt der Estrich. Konventioneller Zementestrich wird gepumpt oder geschoben und über dem Kabel abgezogen; Calciumsulfat-Estriche (Anhydrit) fließen dünnflüssiger und selbstverlaufend, weshalb sie bei großen Fußbodenprojekten beliebt sind. Während des Gusses bleibt mindestens eine Person als Kabelwächter auf dem Boden – sie beobachtet, wo Pumpschlauch und Abzieher sind, und meldet jede Stelle, an der das Kabel gedrückt oder geschnitten werden könnte.
Danach beginnt das Warten. Die Trocknungszeit des Estrichs unter der Fußbodenheizung ist der am häufigsten missverstandene Schritt des gesamten Verfahrens. Ein frischer Zementestrich muss natürlich trocknen, bei ausgeschalteter Heizung, bis er seine Designfestigkeit und Feuchte erreicht hat – typisch mindestens 21 Tage bei Normal-Zementestrich, in kalter, feuchter Witterung oft länger. Schalten Sie die Heizung niemals ein, um das Trocknen zu „beschleunigen”: Schnelles Oberflächentrocknen lässt den Estrich reißen und ruiniert den Boden. Erst nach der Trocknungszeit, bei Zweifel bestätigt durch eine Feuchtemessung, starten Sie das sanfte Aufheizprotokoll – eine niedrige Starttemperatur, die über eine Woche in kleinen täglichen Schritten gesteigert wird und Restfeuchte ohne Thermoschock austreibt.
Sechs Fehler, die zu Ausfällen der Fußbodenheizung führen
Nach Tausenden von eingebauten Anlagen, die wir mit unserem Vertriebsnetz ausgewertet haben, verantwortet eine kurze Fehlerliste die große Mehrheit der Rückrufe. Fehler eins: die Dämmplatte weglassen oder zu knapp bemessen – das leitet Wärme nach unten und garantiert einen kalten Boden. Fehler zwei: das Kabel an Schleifenwechseln zu scharf biegen – das schädigt den Innenleiter; immer den Hersteller-Mindestbiegeradius einhalten. Fehler drei: Schleifen kreuzen oder überlappen – das erzeugt eine Hotspot und schwächt die Isolation an Kontaktstellen. Fehler vier: den Randdämmstreifen vergessen – dann verbindet sich der Estrich starr mit den Wänden und reißt, wenn er sich bewegt. Fehler fünf: die Heizung zu früh einschalten, um den Estrich „schneller trocken” zu machen – das erzeugt Oberflächenrisse und eingeschlossene Feuchte darunter. Fehler sechs: den Widerstandstest nach dem Guss auslassen – dann bleibt ein beim Estricharbeiten verletztes Kabel bis zum ersten Winter verborgen. Jeder dieser Fehler ist auf dem Zeichenblatt billig zu vermeiden und im fertigen Boden teuer zu reparieren.
Regelung, Sensoren und Dokumentation
Jeder eingebettete Heizkreis braucht zwei Temperaturfühler: den Bodenfühler, der mit dem Thermostat verdrahtet ist und in der Bodenmitte in einem Schutzrohr liegt (später bei Bedarf austauschbar), sowie den Raumfühler, der das Thermostat zwischen Boden- und Lufttemperatur abwägen lässt. Kombinieren Sie das System mit einem smarten Thermostat – unser Ratgeber zur WLAN-Thermostat-Technologie erklärt, warum zeitplangesteuerte Regelung die Energieeinsparung zurückgewinnt, die die Installation erarbeitet hat. Und bewahren Sie die Unterlagen auf: Widerstandswerte vor und nach dem Guss, Kabeltyp und -länge, Verlegeplan sowie Fotos des blanken Bodens vor dem Estrich. In 15 Jahren ist genau dieser Ordner das Werkzeug, mit dem ein Servicetechniker ein Problem diagnostiziert, ohne den Boden aufzustemmen.
Elektrische Anschlüsse: Grundlagen zu Thermostat- und Sensorverdrahtung
Der mechanische Einbau ist nur die Hälfte der Arbeit; die elektrische Seite muss nach Netzstandard ausgeführt werden. Das Heizkabel wird über eine eigene Stromleitung mit dem Thermostat verbunden, das die Last direkt oder bei größeren Böden über ein Schütz schaltet. Mit dem Kabel werden zwei Temperaturfühler geführt: der Bodenfühler, in einem flexiblen Leerrohr in der Mitte der größten Schleifenfläche verlegt, damit er ohne Bodenöffnung austauschbar ist, sowie der im Thermostat selbst integrierte Raumfühler. Legen Sie den Bodenfühler niemals im selben Leerrohr direkt am Heizkabel an – er soll im Abstand zwischen zwei Kabelschleifen liegen und die Bodentemperatur statt den Leiter direkt messen. Alle Verbindungen, Abzweigdosen und der RCD-/FI-Schutz müssen von einer qualifizierten Elektrofachkraft ausgeführt werden, und der abschließende Inbetriebnahme-Lauf – ein langsames Hochfahren über mehrere Tage – wird zusammen mit den Ausgangs-Widerstandswerten als dauerhafte Aufzeichnung der Installation protokolliert.
Werkzeuge und Materialien für die Verlegung – Checkliste
Für eine professionelle Verlegung sollten Sie folgende Materialien und Werkzeuge bereitlegen. Materialseitig gehören dazu: das Heizkabel in passender Nennlänge und Leistung, die zugehörigen Fixierschienen oder das Befestigungsgelege, der Bodenfühler im Schutzrohr, das Leerrohr für späteren Sensorwechsel, die Randdämmstreifen, die Dämmplatte in ausreichender Dicke und die PE-Folie als Feuchtigkeitsbremse. Werkzeugseitig sind es: Multimeter für Widerstands- und Isolationsmessung, Schneidwerkzeug für das Kabel ohne Knick, Tackern oder Klebeband für die Schienen, eine Schachtschnur zur Markierung gerader Schleifenlinien, ein Fotoapparat oder Smartphone zur Dokumentation und ein nicht brennbarer Schutz für das Kabel an scharfen Kanten. Arbeiten an 230-V-Netzanschlüssen grundsätzlich der Elektrofachkraft überlassen. Bei der Planung in Deutschland und Europa gelten die anerkannten Regeln der Technik sowie die nationalen Normen zu Elektroinstallation und Estrichbau – Ihr Elektriker und Estrichleger wählen die projektkonforme Auslegung.
Daten & Fakten aus der Fabrik
SunAura Thermal fertigt Heizkabel, Fixierschienensysteme, Bodenfühler und abgestimmte Thermostate im Werk in Qingdao und liefert sie als komplette Kits an Fachbetriebe und Vertriebspartner. Stand: per SunAura factory records:
- Herstellung elektrischer Heizsysteme seit 2008, mit rund 17 Jahren Fertigungserfahrung – Standort im Qingdao Huangdao District.
- Zertifizierte Produktion nach ISO 9001 (Qualitätsmanagement), ISO 14001 (Umweltmanagement) und ISO 45001 (Arbeitsschutz).
- Produktlinien mit CE-, RoHS-, LVD- und EMC-Konformitätsdokumentation für Bestellungen in die EU.
- Export in mehr als 50 Länder, darunter Europa, Nordamerika, Nahost und Südostasien.
- Jede Kabelcharge wird vor dem Verpacken geprüft; Widerstands- und Isolationswerte werden je Einheit protokolliert.
Weiteres Zubehör und abgestimmte Produkte finden Sie auf der deutschen Produktseite zum Heizkabel und zu den Thermostaten und Regelungen.
Häufig gestellte Fragen
Kann ich Heizkabel in einen bestehenden Estrich einbetten? Nein, in einen fertigen Boden nicht. Das Kabel muss während des Baus in frischen Estrich gelegt werden. Für bestehende Räume sind dünne Heizmatten unter Fliesen oder selbstklebende Heizfolien auf dem alten Boden die renovierungsfreundlichen Wege – siehe dazu die Anleitung zur Heizmatten-Installation unter Fliesen.
Wie dick sollte der Estrich über dem Kabel sein? Ein typischer Überdeckung von 20–30 mm über dem Kabel bei einer Gesamtesrichdicke von etwa 50–70 mm ist Standard. Dünnere Überdeckung riskiert Risse; deutlich dickere Schicht verlängert Aufheizzeit und Trägheit.
Wann darf ich den neuen Boden betreten? Folgen Sie der Aushärteempfehlung des Estrichherstellers – meist leichter Fußverkehr nach wenigen Tagen, volle Festigkeit und Feuchtegleichgewicht nach etwa 21 Tagen oder länger, bevor geheizt wird.
Kann ich direkt auf den Estrich fliesen? Nach Trocknung und Aufheizung ja – die fertige Estrichoberfläche wird normal vorbereitet und gefliest. Fußbodenheizung erfordert flexible, für beheizte Böden ausgewiesene Fliesenkleber und Fugen.
Welche Bodenbeläge eignen sich über eingebettetem Kabel? Fliesen und Naturstein sind ideal. Holz und Laminat sind bei niedrigtemperater Fahrt und korrekter Trittschalldämmung möglich – als dünnschichtige Alternative beschreiben wir das im Ratgeber zur Installation von Graphen-Heizfolie unter Laminat.
Braucht ein eingebettetes Heizkabel einen eigenen Stromkreis? Ja. Ein eigener Stromkreis mit eigenem Leitungsschutz und FI-/RCD-Schutz ist der Standard; teilen Sie den Bodenkreis niemals mit leistungsstarken Geräten. Thermostat und Fühler schließt eine qualifizierte Elektrofachkraft an – dies ist in den meisten Projekten eine Netzspannungs-Installation.
Das Kabel und die Kits von einer Fabrik beziehen, die den kompletten Prozess begleitet
Wenn Sie Ihr nächstes Objekt planen, sprechen Sie mit unserem Team über OEM-Kit-Programme und Großhandelskonditionen. Wir unterstützen Partner von der Designberatung über die Kit-Konfiguration bis zur Staffelpreisgestaltung für Mengenbestellungen. Praktische Zusammenhänge rund um den Betrieb finden Sie auch im Ratgeber zur Fehlersuche an der elektrischen Fußbodenheizung.
Über den Autor: Ethan Sun ist Gründer und Geschäftsführer von SunAura Thermal. Als Maschinenbau-Ingenieur prüft er persönlich Installationsfragen von Vertriebspartnern und hat die technische Beratung hinter den Heizkabel-Kits von SunAura für den europäischen und nordamerikanischen Markt mitentwickelt.
