Das Verlegen einer Graphen-Heizfolie unter Laminat ist ein Vorhaben, das ein versierter Heimwerker ebenso erfolgreich umsetzen kann wie ein professioneller Installateur. Richtig ausgeführt entsteht eine effiziente, komfortable und unsichtbare Heizung, die viele Jahre zuverlässig ihren Dienst tut. Diese Schritt-für-Schritt-Anleitung erklärt alles – von der ersten Planung über den elektrischen Anschluss bis zum abschließenden Funktionstest – und richtet sich an Hausbesitzer, Handwerksbetriebe und Installateure, die eine trockene, höhenarme Nachrüstheizung suchen.
Warum eignet sich Graphen-Heizfolie besonders unter Laminat?
Graphen-Heizfolie ist extrem dünn – oft weniger als einen Millimeter inklusive Trägerverbund – und wird direkt unter dem Laminat oder Designboden verlegt. Im Gegensatz zur Warmwasser-Fußbodenheizung ist kein Estrich nötig, im Gegensatz zur Heizmatte wird keine Fliesenkleberschicht benötigt. Das macht sie zum idealen System für Renovierungen, bei denen der Bodenaufbau nicht oder nur minimal erhöht werden darf.
Zwei Eigenschaften machen die Folie dabei besonders bodenbelagfreundlich: Erstens arbeitet sie mit relativ niedrigen Oberflächentemperaturen, wie sie für Holzwerkstoffe empfohlen werden. Zweitens strahlt sie die Wärme gleichmäßig über die gesamte Fläche ab, statt einzelne heiße Streifen zu erzeugen. Dadurch werden lokale Überhitzungen vermieden, die auf Dauer zu Verzug, Fugenöffnungen oder Verspannungen im Laminat führen könnten. Wer mehr über die physikalischen Grundlagen erfahren möchte, findet diese in unserem Artikel Wie elektrische Fußbodenheizung funktioniert.
Werkzeuge und Materialien
Nehmen Sie vor Beginn alle benötigten Werkzeuge und Materialien zur Hand, damit der Arbeitsablauf nicht stockt. Sie brauchen:
- Graphen-Heizfolie in der passenden Fläche und Leistung (auf die beheizte Fläche berechnet, nicht auf die Raumfläche)
- Dämmplatten aus XPS oder equivalentem Material, etwa 6 mm Dicke, mit aufkascierter Reflexfolie
- Alu-Klebeband zum Abdichten der Plattenstöße
- Multimeter zur Widerstands- und Isolationsmessung
- Schere oder Teppichmesser zum Zuschneiden der Folie – ausschließlich entlang der vorgegebenen Schneidlinien
- Maßband und Bleistift zum Anzeichnen der Layoutlinien
- geeignete Quetschverbinder bzw. Kontaktschellen und Wärmeschrumpfschläuche
- Leerrohr (Konduit) für den Fußbodentemperaturfühler, üblicherweise 15 mm
- Raumthermostat mit Anschluss für einen externen Fußbodentemperaturfühler
- Anschlusskabel in ausreichendem Querschnitt sowie ein FI-Schutzschalter (RCD) nach den gültigen örtlichen Vorschriften
Ein Infrarot-Thermometer ist ebenfalls hilfreich, um die gleichmäßige Erwärmung der Folie während des Probelaufs zu kontrollieren. Für die Planung gilt: Messen Sie die beheizbare, freie Fläche sorgfältig aus und ziehen Sie feste Einrichtung sowie den Wandabstand ab.
Schritt 1: Vorbereitung des Unterbodens
Der Unterboden muss sauber, trocken und eben sein, bevor Heizkomponenten verlegt werden. Entfernen Sie allen Staub, Schmutz und Fett von der Oberfläche. Prüfen Sie den Boden auf Risse und unebene Stellen und egalisieren Sie diese bei Bedarf mit geeignetem Spachtel- oder Nivelliergut. Bei Estrichen sollte die Restfeuchte unterhalb des herstellerseitig erlaubten Werts liegen – ein zu feuchter Estrich schadet zwar der Folie nicht direkt, aber die aufkascierte Dampfbremse und eingeschlossene Feuchte können Schäden am Laminat verursachen.
Zeichnen Sie anschließend die Raummaße auf und planen Sie das Layout der Heizfolie. Halten Sie dabei rund um alle Wände einen Abstand von etwa 100 mm ein. Ferner markieren Sie Stellen fester Einrichtung – Küchenzeile, Schränke, Badewanne – unter denen keine Folie verlegt werden darf. Die Folie wird nur auf frei bleibenden Geh- und Aufenthaltsflächen ausgelegt.
Schritt 2: Dämmschicht verlegen
Verlegen Sie die Dämmplatten auf der gesamten Bodenfläche – nicht nur dort, wo später die Heizfolie liegt. Das sorgt für eine gleichmäßige Aufbauhöhe und verhindert, dass Wärme ungenutzt nach unten in den Unterboden abfließt. Als Faustregel gilt: Ohne Dämmung kann ein beachtlicher Teil der zugeführten Wärme nach unten verloren gehen, besonders auf einem massiven, ungedämmten Estrich. Eine Dämmung mit 6 mm XPS ist die Mindestausführung; bei besonders kalten Räumen oder über Kellern sind auch stärkere Dämmstärken sinnvoll.
Verkleben Sie alle Stöße der Dämmplatten vollständig mit Alu-Klebeband, sodass eine geschlossene reflektierende Ebene entsteht. Die reflektierende Oberfläche zeigt nach oben und lenkt die Wärme zurück in den Raum. Dieser Schritt ist einer der wichtigsten Hebel für niedrige Betriebskosten: Eine sauber ausgeführte Dämmschicht spart dauerhaft Energie und verkürzt die Aufheizzeiten spürbar.
Schritt 3: Heizfolie zuschneiden und verlegen

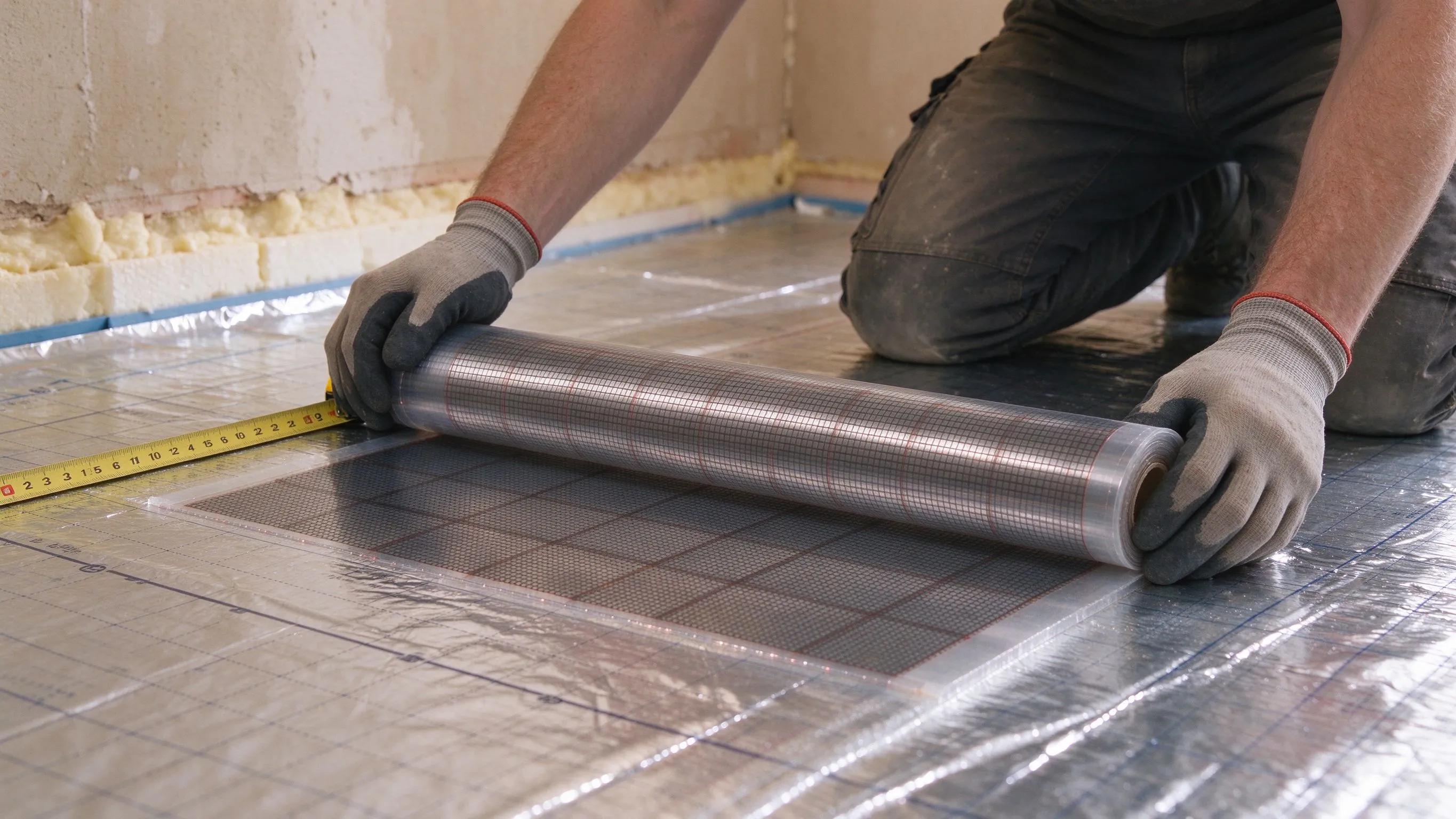

Rollern Sie die Graphen-Heizfolie auf der Dämmung aus, und zwar von der Wand ausgehend, an der später das Thermostat sitzt. Schneiden Sie die Folie nur entlang der markierten Schneidelinien zwischen den Kupfer-Sammelschienen auf Länge. Niemals durch das Heizelement selbst schneiden – das zerstört den Widerstandsleiter und führt zum Ausfall des betroffenen Folienabschnitts.
Achten Sie beim Ausrollen darauf, dass die Folie plan und ohne Falten aufliegt. Bahnen, die über Ecken oder um Einbauten herumgeführt werden müssen, werden nicht geknickt, sondern an der nächsten Schnittlinie getrennt und als eigene Bahn weiterverlegt. Die Kupfer-Sammelschiene sollte immer zur Wand mit dem Thermostat zeigen, damit die kalten Zuleitungen kurz bleiben. Das Ergebnis sollte ein gleichmäßiges Raster aus Folienbahnen sein, das auf der Skizze aus Schritt 1 exakt wiederzufinden ist.
Die Folie sollte etwa 80–90 % der frei bleibenden Bodenfläche abdecken. Lassen Sie Abstände für die thermische Ausdehnung frei und meiden Sie Bereiche unter festen Möbeln. Überlappen Sie Folienbahnen niemals – überlappte Stellen würden sich überhitzen und sind ein Sicherheitsrisiko. Planen Sie die Bahnen so, dass die kalten Anschlussleitungen auf direktem Weg zum Thermostat führbar sind.
Schritt 4: Elektrische Anschlüsse und Fußbodentemperaturfühler
Elektrische Verbindungen sind mit größter Sorgfalt herzustellen. Isolieren Sie etwa 10 mm der Anschlussleitung ab und crimpen Sie die vorgesehenen Quetschverbinder auf die Kupfer-Sammelschienen. Schließen Sie Außenleiter an eine Sammelschiene und Neutralleiter an die andere an. Verwenden Sie die mitgelieferten Kontaktschellen oder löten Sie die Verbindungen, sodass eine mechanisch feste und elektrisch einwandfreie Verbindung entsteht. Isolieren Sie alle Verbindungsstellen abschließend mit Wärmeschrumpfschlauch.
Verlegen Sie den Fußbodentemperaturfühler in das Leerrohr und positionieren Sie es zwischen zwei Heizfolienbahnen, etwa 500 mm von der Wand entfernt. Der Fühler soll eine repräsentative Durchschnittstemperatur des Bodens messen – nicht direkt auf der Heizfolie liegen. Das Leerrohr ist nach oben hin abzudichten, damit später keine Feuchtung eindringt, und so geführt werden, dass der Fühler bei einem eventuellen Defekt austauschbar bleibt, ohne den Bodenbelag aufnehmen zu müssen. Sämtliche Anschlussarbeiten gehören in die Hände einer qualifizierten Elektrofachkraft und sind mit einem FI-Schutzschalter abzusichern.
Schritt 5: Funktionstest vor dem Bodenbelag
Bevor das Laminat verlegt wird, muss das Heizsystem unbedingt geprüft werden. Messen Sie mit dem Multimeter den Widerstand der Heizfolie. Der gemessene Wert sollte mit den Herstellerangaben auf dem Typenschild übereinstimmen. Notieren Sie sich diesen Messwert – er ist später der Referenzwert, an dem man erkennen kann, ob das System nach Jahren noch intakt ist.
Schließen Sie anschließend das Thermostat provisorisch an und nehmen Sie das System für etwa zehn Minuten in Betrieb. Prüfen Sie mit dem Infrarot-Thermometer, ob sich die Folie gleichmäßig erwärmt. Kontrollieren Sie alle Verbindungsstellen auf Anzeichen von Überhitzung. Erst wenn alle Messwerte im grünen Bereich liegen, darf der Bodenbelag verlegt werden. Weitere typische Fehlerquellen und deren Behebung beschreiben wir im Artikel Störungen an elektrischer Fußbodenheizung.

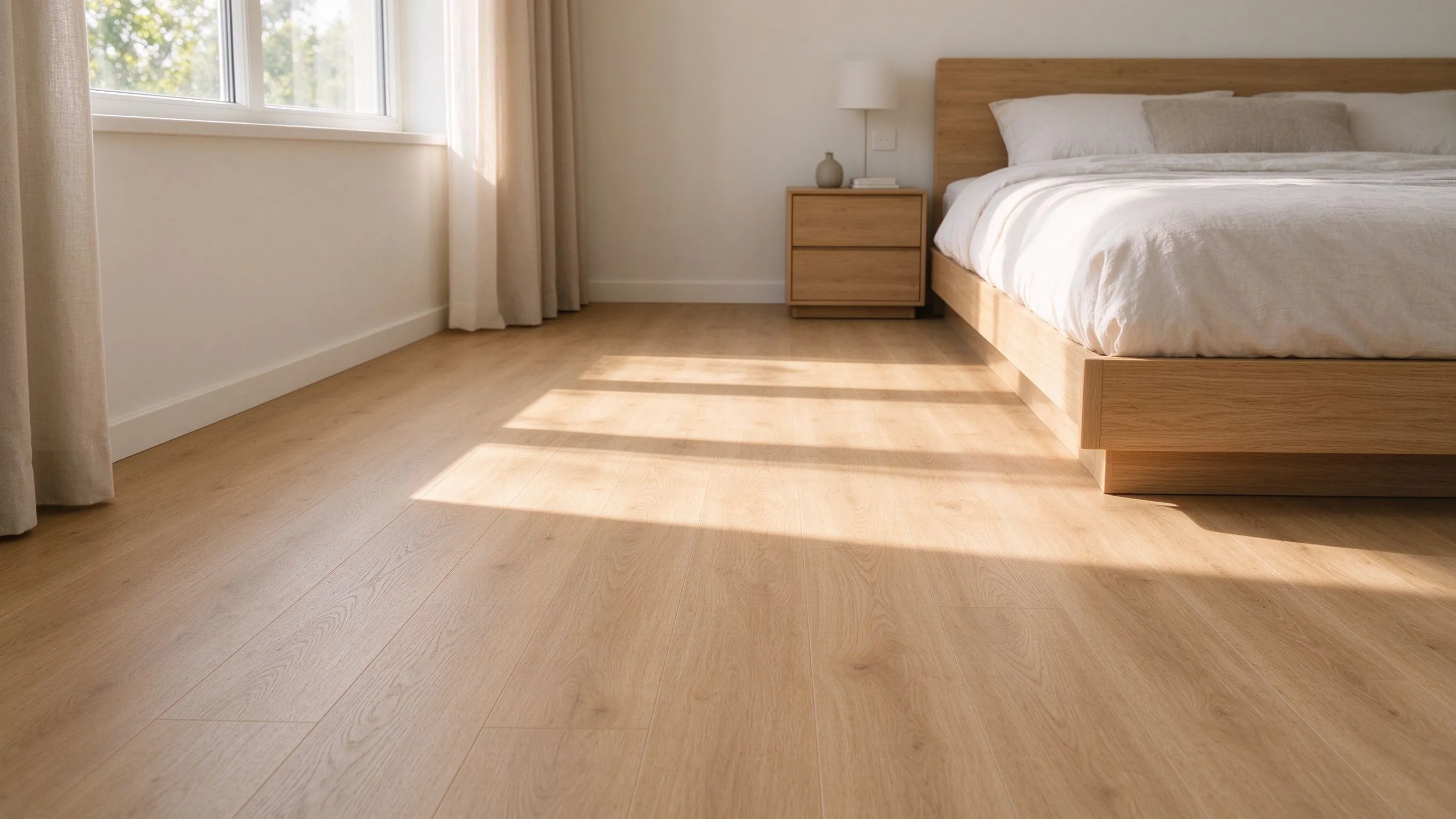

Schritt 6: Laminat verlegen
Verlegen Sie das Laminat nach den Verlegeanweisungen des Herstellers und achten Sie darauf, die Heizfolie darunter nicht zu beschädigen. Nutzen Sie eine Dampfbremse als Unterlegmatte, falls diese nicht bereits im Laminat integriert ist. Nageln, schrauben oder klammern Sie niemals etwas durch den Boden in den Bereich der Heizfolie – ein einziger Durchstich kann die Folie beschädigen und einen Kurzschluss oder Brand verursachen. Das gleiche Risiko besteht bei schweren, unbeweglichen Möbeln, die punktuelle Drücke auf die empfindliche Folie ausüben.
Schritt 7: Inbetriebnahme und Einregulierung
Lassen Sie den Boden nach Abschluss der Laminat-Verlegung zunächst 24 Stunden akklimatisieren, bevor Sie die Heizung in Betrieb nehmen. Nehmen Sie das Thermostat nach Herstellerangaben in Betrieb und begrenzen Sie die Oberflächentemperatur des Bodens auf die für Laminat zugelassene Maximaltemperatur – üblicherweise etwa 27 °C. Starten Sie das System auf niedrigem Niveau und steigern Sie die Temperatur täglich um etwa 2 °C, bis das gewünschte Komfortniveau erreicht ist. Dieses behutsame Hochfahren schont den Bodenbelag und verhindert thermische Spannungen.
Welche Bodenbeläge sind geeignet?
Die Graphen-Heizfolie ist vor allem für trockene Bodenbeläge konzipiert. Laminat und Fertigparkett mit dem entsprechenden Eignungsvermerk für Fußbodenheizung sind die klassischen Anwendungsfälle. Auch Klick-Designböden aus Vinyl (SPC/WPC) sind häufig geeignet, sofern der Hersteller die Eignung für beheizte Böden bestätigt. Nicht geeignet sind massive, ungedämmte Teppiche mit hohem Wärmedurchgangswiderstand, da sie die Wärme stauen und den Boden überhitzen können. Vor dem Kauf jedes Belags lohnt der Blick in die Pflege- und Verlegeanleitung: Dort ist meist angegeben, ob der Belag für elektrische Fußbodenheizung freigegeben ist und welche Oberflächentemperatur maximal erlaubt ist.
Häufige Fehler und ihre Vermeidung
-
Heizfolie unter festen Möbeln: Dort ist die Wärmeabfuhr behindert, es entstehen Überhitzung und Energieverschwendung. Planen Sie die freie Fläche sauber ein.
-
Fehlende Dämmung: Der häufigste Grund für „teure Heizung“-Beanstandungen. Ohne Reflexdämmung geht Wärme nach unten verloren.
-
Fehlender Fußbodentemperaturfühler: Ohne Fühler kann das Thermostat die Bodentemperatur nicht begrenzen – ein Risiko für den Laminatboden.
-
Überlappende Folienbahnen: Führt zu örtlicher Überhitzung. Bahnen immer mit kleinem Abstand verlegen.
-
Überschreiten der Stromkreisleistung: Berechnen Sie die Gesamtleistung und stimmen Sie sie mit der Absicherung und dem Thermostat ab. Bei größeren Flächen sind mehrere Kreise sinnvoll.
-
Anschlüsse ohne Fachkraft: Die Elektroanschlüsse sollten von einer qualifizierten Elektrofachkraft ausgeführt oder mindestens abgenommen werden.
Planung und Zeitplan
Bevor die erste Folienrolle ausgepackt wird, lohnt ein sauberer Plan auf Papier. Zeichnen Sie den Grundriss im Maßstab ein und tragen Sie alle festen Einbauten ein: Küchenzeile, Schränke, Badewanne, Waschbecken, Sauna oder große Sideboards. Ziehen Sie davon die Heizfläche ab und planen Sie den Wandabstand von rund 100 mm ein. Erst danach bestellen Sie die Folie – nie nach Raummaß, sondern nach berechneter Heizfläche, mit einem kleinen Puffer für Verschnitt. Ein typischer Zeitplan sieht so aus: erster Tag Untergrundvorbereitung und Dämmung, zweiter Tag Folienverlegung und elektrische Anschlüsse mit Widerstandsmessung, dritter Tag Probeheizung und anschließendes Laminat. Rechnen Sie zusätzlich 24 Stunden Akklimatisierung ein, bevor die Heizung zum ersten Mal eingeschaltet wird.
Auch die Wahl des richtigen Leistungsgrads will überlegt sein: Für Wohnräume in gut gedämmten Häusern reichen niedrigere Leistungen oft aus, während ein kalter Altbau über Kellergeschoss eine etwas höhere installierte Leistung verträgt. Entscheidend ist immer die Kombination aus Dämmung, bodentemperaturbegrenztem Thermostat und einem sinnvollen Wochenprogramm.
Kosten und Budget
Die Kosten für eine Nachrüstung mit Graphen-Heizfolie unter Laminat setzen sich aus der Heizfolie selbst, der Dämmung, dem Thermostat, den Anschlussmaterialien sowie den Handwerker- oder Elektrikerleistungen zusammen. Da kein Estrich und keine Kleberschicht nötig sind, fallen die Vorleistungen im Vergleich zu nassen Systemen deutlich geringer aus. Rechnen Sie die Heizfläche (nicht die Raumfläche) und wählen Sie eine passende Leistung pro Quadratmeter. Als wärmeres Ergänzungssystem im Wohnraum oder als Hauptheizung in gut gedämmten Räumen kann die Folie ihre Stärke besonders dann ausspielen, wenn die Dämmschicht und ein programmierbares Thermostat mit Wochenprogramm kombiniert werden. Wer die Systeme vergleichen möchte, findet unsere Übersicht im Artikel Elektrische Fußbodenheizung auswählen: Der vollständige Ratgeber. Passende Produkte führen wir auf der Seite Heizfolie kaufen – Graphen-Heizfolie für den Trockenbau.
Daten & Fakten aus der Fabrik
SunAura Thermal stellt elektrische Heizprodukte seit 2008 im eigenen Werk in Qingdao (Huangdao), China, her – über 17 Jahre kontinuierliche Fertigung von Heizfolien, Heizmatten, Heizkabeln und Thermostaten. Die Produktion läuft nach den Managementsystemen ISO 9001 (Qualität), ISO 14001 (Umwelt) und ISO 45001 (Arbeitsschutz); das Produktsortiment ist mit CE- und RoHS-Dokumenten hinterlegt, LVD- und EMC-Konformität wird entsprechend den Marktanforderungen geprüft (per SunAura factory records). Wir exportieren in über 50 Länder und unterstützen Vertriebspartner und Marken mit OEM- und ODN-Programmen. Jedes Heizelement wird vor der Verpackung widerstandsgeprüft und sichtgeprüft; die Gewährleistungsbedingungen werden pro Auftrag schriftlich bestätigt.
Häufig gestellte Fragen
Kann ich Graphen-Heizfolie selbst verlegen? Die Verlegung der Folie auf der Dämmung ist auch Heimwerkern möglich. Die elektrischen Anschlüsse und der Netzanschluss gehören jedoch in die Hand einer qualifizierten Elektrofachkraft.
Welche Oberflächentemperatur ist unter Laminat erlaubt? Die meisten Laminat- und Designböden vertragen eine maximale Oberflächentemperatur um 27–28 °C. Das Thermostat muss mit Fußbodentemperaturfühler so eingestellt werden, dass dieser Grenzwert nie überschritten wird.
Kann die Heizfolie die einzige Heizung sein? In gut gedämmten Räumen ja. In schlecht gedämmten oder sehr großen Räumen arbeitet sie sinnvoll als schnell reagierende Ergänzung zu einem weiteren Heizsystem.
Wie lange hält eine Heizfolie? Das Heizelement ist ein widerstandsfähiger Festkörper ohne bewegliche Teile. Bei fachgerechter Verlegung und geschützt verlegtem Fühler sind diese Systeme für Jahrzehnte ausgelegt.
Kann ich später das Laminat erneuern? Ja. Das Laminat wird ohne Verbindung mit der Folie verlegt und kann aufgenommen und ersetzt werden, ohne die Heizfolie zu beschädigen – solange beim Aufnehmen keine Nägel oder Schrauben in die Folie gestoßen werden.
Welches Thermostat ist das Richtige? Ein fußbodentemperaturbegrenztes Thermostat mit Wochenprogramm ist die vernünftige Standardeinstellung. Für ganze Haus-Systeme lohnt sich ein WLAN-Modul mit App-Anbindung.
Fazit
Die Verlegung einer Graphen-Heizfolie unter Laminat ist ein überschaubares Projekt, wenn man die richtige Reihenfolge einhält: sorgfältige Vorbereitung, präzise Layoutplanung, fachgerechte elektrische Anschlüsse und gründliche Tests in jedem Arbeitsschritt. Richtig ausgeführt entsteht eine schnelle, effiziente und komfortable Wärme, die über Jahrzehnte den Wohnwert des Zuhauses steigert. SunAura Thermal stellt umfassende Installationsanleitungen, technischen Support und alle benötigten Komponenten zur Verfügung.
