Le collecteur est le cœur de tout système de chauffage au sol hydraulique, servant de point de distribution central où l’eau chaude issue de la source de chaleur est répartie entre plusieurs circuits chauffants. Un système de collecteur bien conçu assure un débit équilibré, une distribution de chaleur efficace et une maintenance facile. Ce guide complet couvre tout ce que vous devez savoir sur les systèmes de collecteur de chauffage au sol.
Qu’est-ce qu’un collecteur de chauffage au sol ?
Un collecteur de chauffage au sol est un dispositif qui raccorde le circuit chauffant primaire aux boucles secondaires de chauffage au sol. Il se compose généralement de deux tubes parallèles : un collecteur de départ qui distribue l’eau chaude vers les circuits du sol, et un collecteur de retour qui recueille l’eau refroidie. Chaque tube comporte plusieurs points de connexion, allant généralement de 2 à 12 sorties.
Composants clés d’un système de collecteur
Tubes de départ et de retour

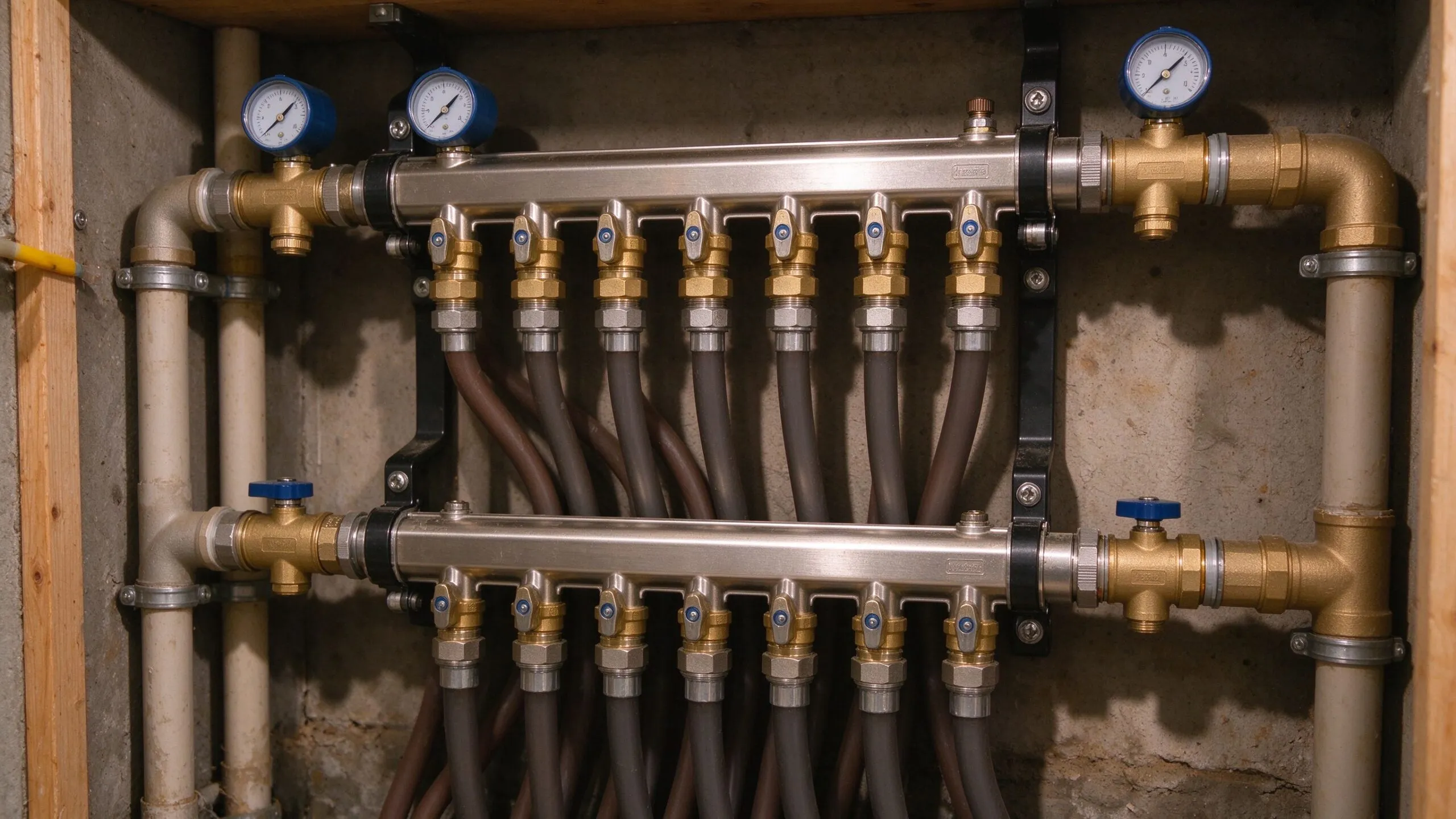

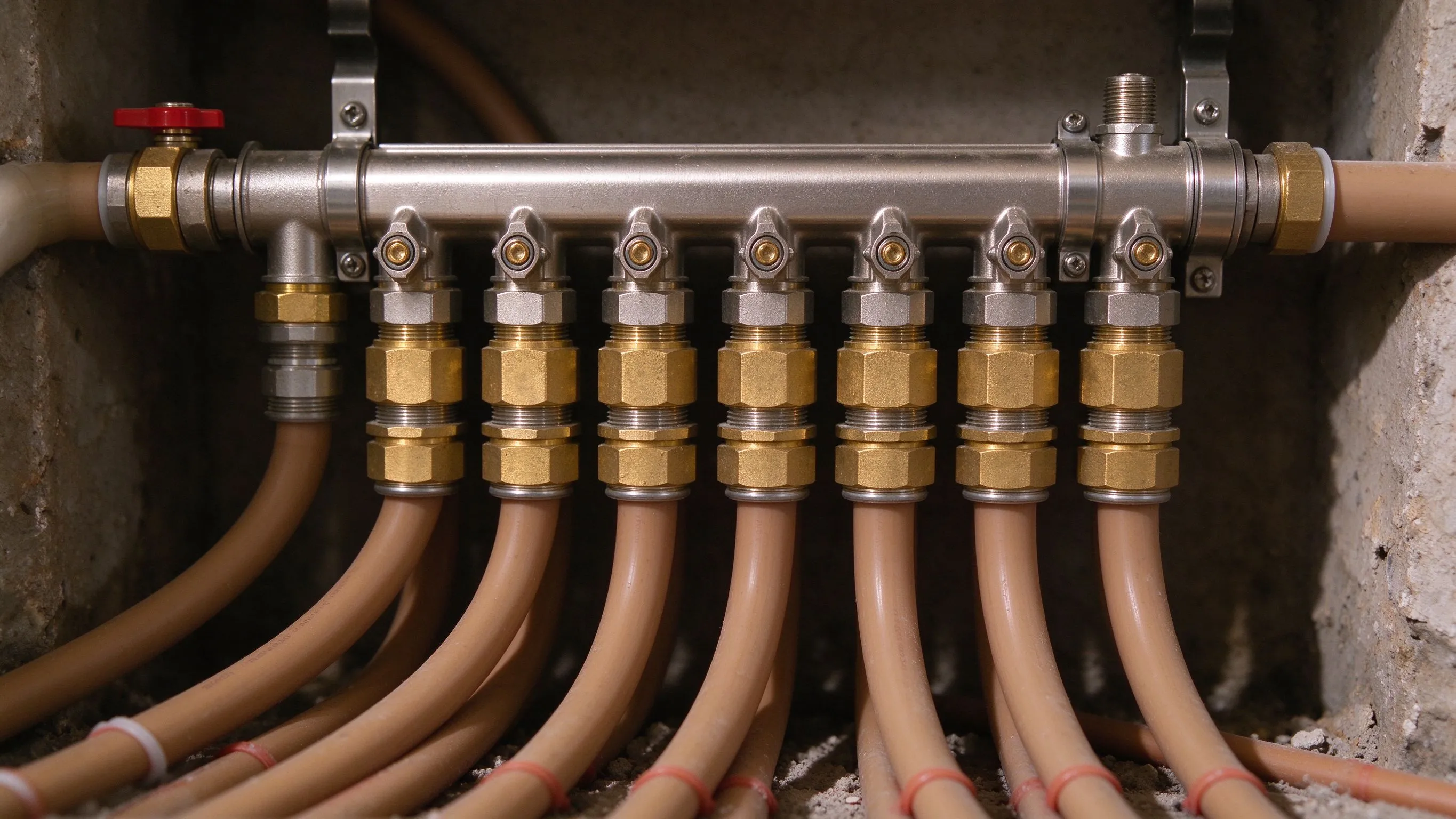

Les tubes constituent le corps principal du collecteur, généralement en acier inoxydable (nuance 304 ou 316) ou en laiton de haute qualité. L’acier inoxydable est préféré pour sa résistance supérieure à la corrosion et sa durabilité. Les tubes comportent des raccords normalisés, généralement Eurocone (G3/4 pouce) pour les raccordements des tubes PEX.
Débitmètres et vannes de réglage
Les débitmètres sont des tubes en verre transparent installés sur le collecteur de départ, fournissant une indication visuelle du débit d’eau dans chaque circuit. Le débit typique pour les circuits de chauffage au sol est compris entre 2 et 5 litres par minute. Le débitmètre permet aux installateurs d’équilibrer le système en ajustant chaque circuit au débit correct.
Thermomètre et manomètre
La plupart des systèmes de collecteur incluent des thermomètres sur les tubes de départ et de retour. L’écart de température entre le départ et le retour (delta-T) est un indicateur important de la performance du système. Un système typique de chauffage au sol fonctionne avec une température de départ de 35 à 50 degrés Celsius et une température de retour de 5 à 10 degrés inférieure.
Vannes de purge d’air et de vidange
Les purges d’air permettent à l’air emprisonné d’être expulsé automatiquement ou manuellement du système. L’air dans les circuits chauffants peut causer des points froids, un débit réduit et du bruit. Les purges d’air automatiques éliminent en continu l’air, tandis que les vannes de vidange manuelles permettent de vider le système pour la maintenance.
Actionneurs et gestion de zones
Les actionneurs thermiques sont des vannes motorisées installées sur le collecteur de retour qui contrôlent le débit d’eau à travers les circuits individuels. Lorsqu’ils sont raccordés à des thermostats d’ambiance, ces actionneurs permettent une régulation de température indépendante pour chaque zone. Ce contrôle zone par zone améliore significativement l’efficacité énergétique en ne chauffant que les pièces qui sont utilisées.
Principes de conception et dimensionnement
Le dimensionnement correct du collecteur est essentiel pour la performance du système. Pour un tube PEX de 16 mm de diamètre, la longueur maximale recommandée du circuit est de 100 mètres, avec un circuit typique couvrant 80 à 120 mètres carrés de surface au sol à un espacement de tube de 200 mm. Le collecteur doit être dimensionné pour accueillir le nombre total de circuits avec au moins une sortie de rechange pour une expansion future.
Équilibrage hydraulique et stations de mélange
Dans les systèmes où la source de chaleur fonctionne à une température plus élevée que celle requise pour le chauffage au sol, une station de mélange est nécessaire. La station de mélange se compose d’une vanne mélangeuse thermostatique, d’une pompe de circulation et d’un raccord de bypass. Elle mélange l’eau chaude du circuit primaire avec l’eau de retour plus froide pour obtenir la bonne température de départ pour les circuits du sol.
L’équilibrage hydraulique garantit que chaque circuit reçoit le bon débit quelles que soient les variations de pression. Cela est réalisé en ajustant les débitmètres sur le collecteur de départ. Un équilibrage correct élimine le problème courant de certaines pièces trop chaudes tandis que d’autres restent froides.
Applications et types de projets

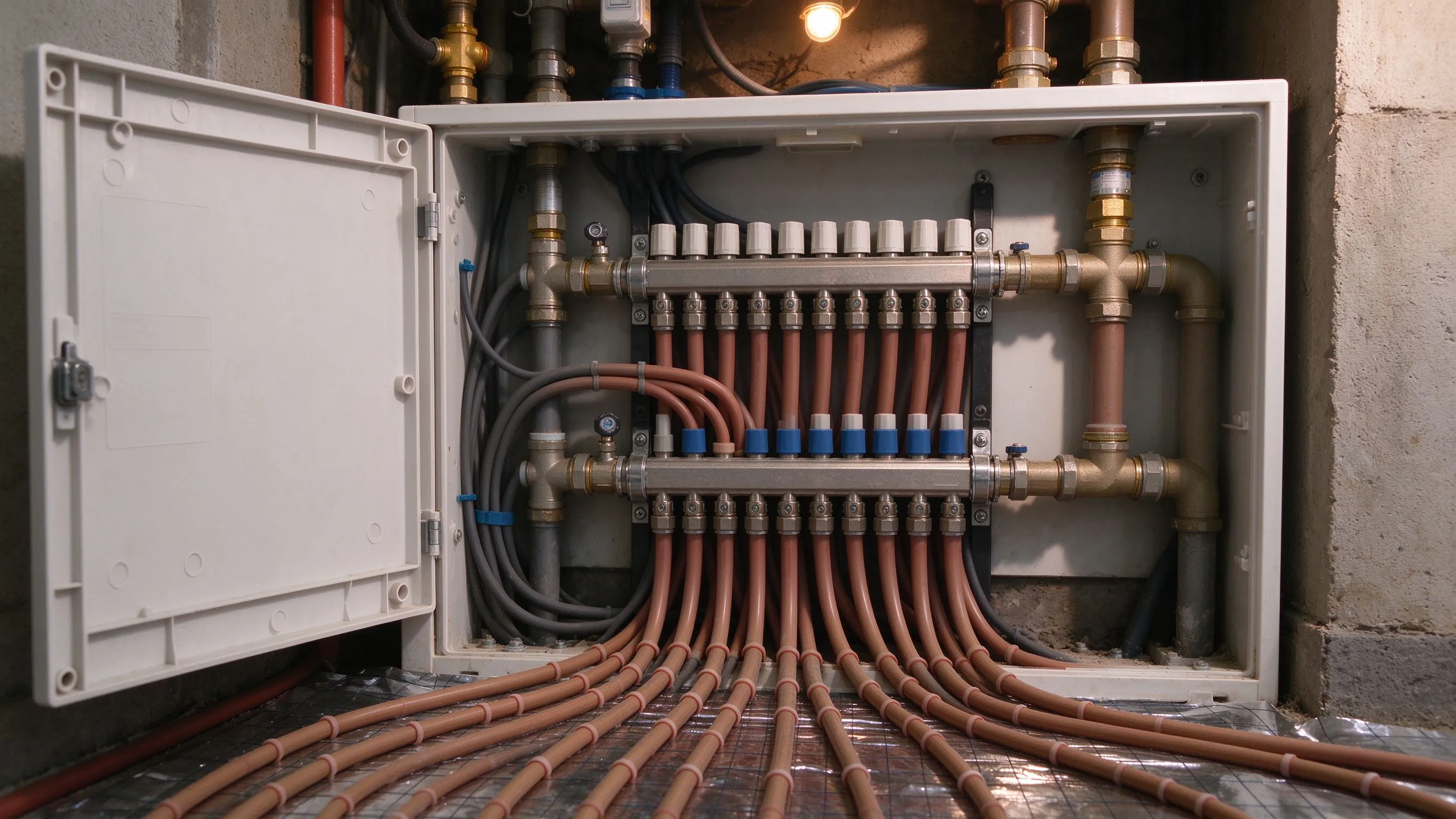

Les systèmes de collecteur sont utilisés dans une large gamme d’applications résidentielles et commerciales. Dans les projets résidentiels, une maison individuelle typique peut nécessiter 2 à 4 collecteurs. Dans les applications commerciales telles que les immeubles de bureaux et les hôtels, des systèmes de collecteur plus grands avec 10 à 12 sorties peuvent être utilisés. SunAura Thermal fabrique une gamme complète de systèmes de collecteur, des unités de base à 2 sorties aux configurations avancées à 12 sorties, toutes certifiées CE et bénéficiant d’une garantie de 10 ans.
Conclusion
Le système de collecteur est un composant essentiel de toute installation de chauffage au sol hydraulique. En comprenant les composants, les principes de conception et les applications, les installateurs et les propriétaires peuvent prendre des décisions éclairées qui assurent une performance de chauffage optimale pour les décennies à venir.
