Что такое датчик пола и почему важно его положение?
Датчик пола — небольшой температурный сенсор, обычно термистор или терморезистор сопротивления (RTD), который размещается внутри пола и передаёт термостату фактическую температуру зоны поверхности пола. Термостат использует это показание для управления обогревом: когда пол достигает заданной температуры, система отключается; когда остывает, снова включается. Датчик — единственное устройство в системе, которое измеряет то, что человек реально ощущает, — пол, поэтому его положение и калибровка решают, будет ли в комнате комфортно, останется ли пол в пределах лимитов производителя напольного покрытия и не станет ли система тратить энергию на короткие циклы. Термостат с идеальным ПО и плохо размещённым датчиком будет работать плохо; удачно размещённый датчик при скромном термостате будет работать хорошо.
Калибровка здесь означает большее, чем заводская точность самого сенсора. На практике калибровка датчика пола термостата — сочетание трёх вещей: электрической точности сенсора, его физического положения относительно нагревательных элементов и того, как термостат применяет показание (смещение уставки и гистерезис). Монтажники, пропускающие любую из трёх, в итоге гоняются за симптомами: пол, который не выходит на комфорт, пол, который перегревается, или термостат, щёлкающий включением и выключением каждые несколько минут. В статье объясняется физика каждого фактора, приводятся правила монтажа, делающие калибровку автоматической, и перечисляются полевые проверки, которые должен выполнить сервисный инженер, когда клиент сообщает о холодном полу или коротких циклах системы.
Как показание датчика управляет системой
Термостаты электрического тёплого пола работают в одном из двух режимов управления. В режиме датчика пола термостат регулирует по температуре пола: задаёте 26 °C, датчик измеряет пол, система модулируется, удерживая 26 °C на сенсоре. В режиме «воздух плюс пол» термостат управляет температурой комнаты, используя датчик пола как ограничитель, — например, греет воздух в помещении до 21 °C, но не даёт полу превысить 27 °C. Второй режим типичен для напольных покрытий с максимальной температурой поверхности, поскольку он обеспечивает комфорт в комнате, защищая напольное покрытие. В любом случае показание датчика — управляющая переменная, а она надёжна ровно настолько, насколько надёжно устройство сенсора.
Температурный градиент в отапливаемом полу крутой. Прямо над элементом температура на пике; в нескольких сантиметрах от него, между проходами элемента, она измеримо ниже; на поверхности зависит от покрытия и его изоляции. Датчик, размещённый прямо на элементе, будет считывать самую горячую точку пола, часто на 5–10 °C выше температуры поверхности, и рано отключать систему, оставляя поверхность холодной. Датчик, размещённый слишком далеко от элементов, считывает самый холодный путь и держит систему включённой слишком долго, перегревая поверхность. Правило монтажа простое и абсолютное: датчик должен находиться в зазоре между двумя полосами элемента, в том же слое материала, который будет прогреваться, и никогда прямо на элементе. Это единственное правило предотвращает большинство проблем калибровки до их появления.
Три проверки, делающие калибровку автоматической

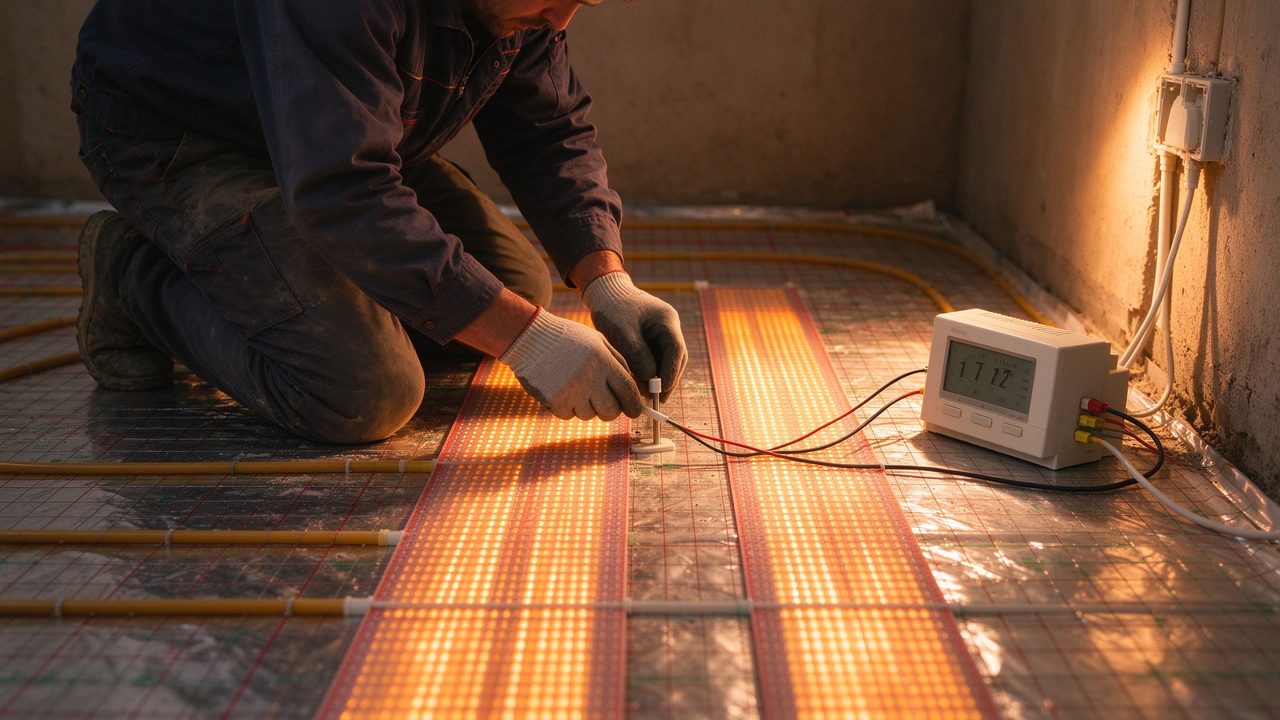

Калибровка становится автоматической, если при монтаже выполнены три проверки. Первая: проверка сенсора — до закрытия пола измерьте сопротивление датчика при комнатной температуре и сравните с кривой из технической документации сенсора; термистор при 20 °C должен показывать близкое к номинальному сопротивление, обычно 10 кОм или 15 кОм в зависимости от типа. Вторая: проверка положения — убедитесь, что наконечник датчика расположен по центру между полосами элемента, не касается элемента, а вывод проложен в защитной трубке от датчика до термостата, чтобы повреждённый элемент не закоротил цепь сенсора. Третья: проверка проводки — датчик должен быть подключён к правильным клеммам термостата; перепутывание входов датчика пола и комнатного сенсора одна из самых частых полевых ошибок, и она даёт ровно те жалобы «термостат показывает бессмыслицу», которые заканчиваются сервисным вызовом.
После ввода в эксплуатацию практическая проверка проста: запустите систему, дайте полу стабилизироваться и сравните отображаемую термостатом температуру пола с независимым напольным термометром или инфракрасным термометром на поверхности, снимая показание в стороне от положения датчика и линий элемента. Разница более 2–3 °C указывает на проблему положения или изоляции, которую стоит исследовать. Эта проверка та же, что наша заводская документация рекомендует для каждого монтажа, и она входит в акт ввода, который наша экспортная команда предоставляет с коммерческими проектами (per SunAura factory records).
Распространённые полевые неисправности: холодный пол и короткие циклы
Две жалобы доминируют в сервисных вызовах, и обе сводятся к проблемам датчика. Первая — холодный пол: термостат показывает пол «на температуре», но комната холодная. Обычная причина — датчик на элементе или слишком близко к нему, считывающий локальную горячую точку, пока остальной пол остаётся холодным; термостат рано отключается, и поверхность не достигает заданной температуры. Вторая — короткие циклы: система включается на две минуты, выключается на две минуты, целый день. Это классическая подпись датчика, ловящего локальную горячую точку при плохом тепловом контакте: сенсор сидит в воздушной полости или упирается в элемент, поэтому показание резко колеблется. Исправление в обоих случаях одинаковое: переместите датчик в зазор между элементами, утопите его в слой с хорошим тепловым контактом и повторно проверьте независимым термометром.
Третья, более тихая неисправность — дрейф за годы. Сенсоры стареют медленно, и датчик, изоляция которого потрескалась или вывод был повреждён движением по полу, может выйти за пределы спецификации. Большинство термостатов включают сигнал неисправности датчика (обрыв или короткое замыкание сенсора определяются автоматически), но дрейф внутри рабочего диапазона проходит незамеченным. Поэтому плановый визит обслуживания должен включать те же три проверки, что выполняются при монтаже: сопротивление по технической документации, подтверждение положения и независимое сравнение температуры пола. Эта процедура превращает калибровку сенсора тёплого пола из разового события в 15-минутный пункт обслуживания с измеримым результатом.
Сторона калибровки: уставка и гистерезис
Программное обеспечение термостата — третья опора. Современные термостаты допускают смещение уставки пола, которое компенсирует разницу между температурой датчика и температурой поверхности: число смещения — не ошибка, а калибровочная константа для пирога пола. Термостат с гистерезисным управлением включается при уставке минус гистерезис и выключается при уставке плюс гистерезис; слишком малый гистерезис при быстро реагирующем плёночном полу вызывает колебания, слишком большой — температурные скачки. Полевое правило: задавайте гистерезис около 1 °C для управления полом и применяйте смещение только после того, как независимая проверка поверхности покажет стабильную разницу. Жалоба на точность термостата и холодный пол очень часто — смещение уставки, равное нулю, применённое к пирогу, которому нужно +2 °C, либо гистерезис, заданный для воздушного термостата и применённый к датчику пола.

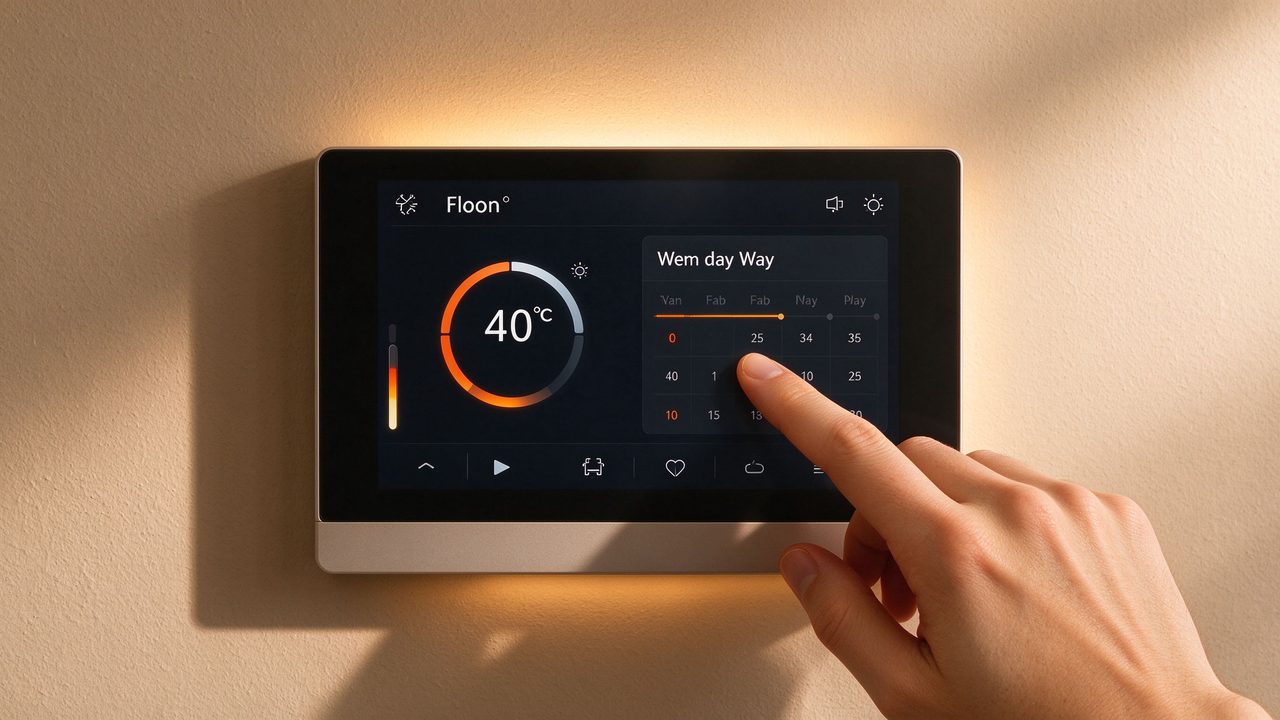

Есть и взаимодействие с расписанием. Датчик пола измеряет пол, а у пола есть тепловая масса: ему нужно время, чтобы прогреться, и время, чтобы остыть. Термостат, повышающий уставку ступенями в окне предварительного прогрева, использует показание датчика, чтобы не допустить перегрева поверхности, пока плита ещё поглощает тепло. Поэтому расписание предварительного прогрева важно и для комфорта, и для защиты покрытия: долгий плавный прогрев удерживает поверхность в пределах лимита покрытия, а резкое включение может выбросить температуру поверхности выше него. Датчик пола — прибор, делающий возможным мягкий предварительный прогрев, что ещё одна причина, по которой его калибровка не мелочь.
Данные и доказательства: что должна показывать откалиброванная система
Откалиброванная система даёт измеримые доказательства. Акт ввода должен содержать: сопротивление датчика при температуре среды по технической документации, измеренную температуру поверхности пола против дисплея термостата и применённые настройки гистерезиса. В течение первого полного цикла прогрева температура поверхности должна плавно повышаться и удерживаться в пределах лимита производителя покрытия. Наш завод задаёт типы датчиков и правила подключения для всей линейки термостатов, а производственная линия — 17 лет производства нагревательных элементов и систем управления на нашей площадке в Хуандао, Циндао, Китай, под ISO 9001, ISO 14001 и ISO 45001, с сертификацией CE, RoHS, LVD и EMC, экспортом в более чем 50 стран (per SunAura factory records) — тестирует вход сенсора каждого термостата перед отгрузкой. Запись испытаний доступна по запросу, поскольку доказательства калибровки — часть изделия, а не одолжение.
Для покупателя, сравнивающего поставщиков, вопрос о калибровке хороший фильтр: спросите, как поставщик тестирует вход сенсора, какие типы датчиков поддерживаются и включает ли монтажная документация правило положения. Поставщики, не способные ответить в письменном виде, продают компоненты; поставщики, документирующие ответ, продают систему. Именно на этом различии держатся акт ввода и регламент обслуживания.
Часто задаваемые вопросы
Где именно нужно устанавливать датчик пола? В зазоре между двумя полосами элемента, утопленным в том же слое, который будет прогреваться, никогда прямо на элементе, с выводом в защитной трубке до термостата.
Как понять, правильно ли считывает датчик? Запустите систему до стабилизации, затем сравните показание пола термостата с независимым термометром на поверхности; разница менее 2–3 °C при стабильной системе норма.
Почему пол остаётся холодным, когда термостат показывает температуру? Классическая причина — датчик на элементе или рядом, считывающий локальную горячую точку и рано отключающий систему; переместите датчик между элементами и повторно проверьте.
Что такое смещение датчика пола? Настройка термостата, компенсирующая разницу между температурой датчика и фактической температурой поверхности пирога; она задаётся после того, как независимое измерение поверхности показало стабильную разницу.
Можно ли заменить неисправный датчик без вскрытия пола? Обычно да, если датчик установлен в защитной трубке: старый сенсор вытягивают через трубку, новый проталкивают внутрь. Трубки — причина, по которой правило проводки важно при монтаже.
Поставка термостатов с надёжным управлением датчиком пола
Для монтажников и дистрибьюторов, формирующих надёжную линейку систем управления, спецификация должна включать реальный вход датчика пола, документированные типы сенсоров и монтажное руководство, излагающее правило положения. Наша линейка термостатов поддерживает режимы датчика пола и «воздух плюс пол», с оптовой поставкой термостатов с датчиком пола для объёмных программ и OEM-брендированием. Как поставщик термостатов для тёплого пола, мы предоставляем датчик, правила подключения и акт ввода вместе, поэтому процедура калибровки задокументирована с первого дня. Обратитесь в нашу экспортную команду в Циндао за техническими данными термостатов и спецификацией датчиков.
Как провести полевое подтверждение за 15 минут
Сервисные инженеры и бригады обслуживания могут проверить систему датчика пола короткой повторяемой процедурой. Шаг первый: убедитесь, что термостат в режиме датчика пола или «воздух плюс пол», отметьте уставку и отображаемое показание пола. Шаг второй: при выключенном питании измерьте сопротивление датчика на клеммах термостата и сравните с документацией сенсора; термистор 10 кОм при 20 °C с показанием ниже 8 кОм или выше 12 кОм вызывает подозрение, а скачок показания при изгибе вывода указывает на повреждённый кабель. Шаг третий: при работающей и стабилизированной системе измерьте температуру поверхности инфракрасным термометром в трёх местах в стороне от линий элемента и сравните с дисплеем; стабильное смещение — то число, которое нужно исправить в настройке смещения термостата. Шаг четвёртый: проверьте проводку — клеммы датчика, клеммы комнатного сенсора и состояние защитной трубки там, где вывод входит в пол. Четыре шага, пятнадцать минут, и итог — задокументированное состояние калибровки.
Эта процедура ровно то, что наша техническая документация рекомендует для ежегодного обслуживания, и она входит в акты ввода, поставляемые с нашей линейкой термостатов. Ценность не только в комфорте: откалиброванная система удерживает пол в пределах температурного лимита производителя покрытия, что защищает гарантию напольного покрытия, и избавляет от энергопотерь коротко циклирующей системы. Для подрядчика обслуживания 15-минутная проверка — ещё и коммерческая возможность: она превращает расплывчатый вызов «проверьте отопление» в задокументированную услугу с измеримым результатом, а именно такая работа формирует повторные заказы.
