Проблема: холодная бетонная плита в работающем складе
Распределительный центр в северном умеренном климате имел проблему, заметную при ежемесячном разборе энергопотребления: бетонная плита площадью 8000 м² большую часть года стояла холодной, а тепловентиляторы, расставленные вдоль проходов упаковки и отгрузки, работали на полную мощность, так и не делая пол комфортным. Персонал стоял на бетоне, зимой близком к уличной температуре, здание отдавало тепло через плиту в грунт, а проходовые обогреватели вели проигрышную борьбу, поскольку тёплый воздух поднимался к стропилам, а рабочая зона оставалась холодной. Это классический отказ конвективного обогрева в высоком открытом здании, и именно тот сценарий, где лучистый обогрев пола меняет расчёт.
Описанный здесь проект — представительный коммерческий монтаж из нашего проектного дела: действующий распределительный зал, где обогрев нужно было установить поэтапно без остановки операций, на существующей плите, а оператору требовалось, чтобы энергетический эффект был виден по показаниям счётчиков, а не только в опроснике комфорта. Решение объединило электрическую нагревательную плёнку и мат, уложенные в зонах отгрузки, упаковки и перерыва, зональное управление на умном термостате и измеряемый протокол ввода в эксплуатацию. В статье разобраны проектная логика, подход к монтажу, энергетические результаты и уроки, которые менеджер объекта может применить к похожему зданию.
Почему лучистое тепло пола работает в высоком складе
Физика склада отличается от дома. Высота потолков 6–10 метров означает стратификацию нагретого воздуха: самый тёплый воздух собирается на уровне стропил, а занятый пол остаётся холодным. Поэтому конвективные системы тратят значительную долю отдачи выше уровня головы. Лучистый обогрев пола переворачивает ситуацию: тепло подаётся на уровне пола, ровно там, где стоит персонал, а сама плита накапливает тепло и удерживает рабочую зону комфортной даже при открытых дверях и движении воздуха от погрузчиков. Это тот же принцип, что делает лучистый обогрев привлекательным в ангарах, мастерских и торговых залах, и он хорошо задокументирован в практике лучистого обогрева для многоэтажных зданий большой высоты.

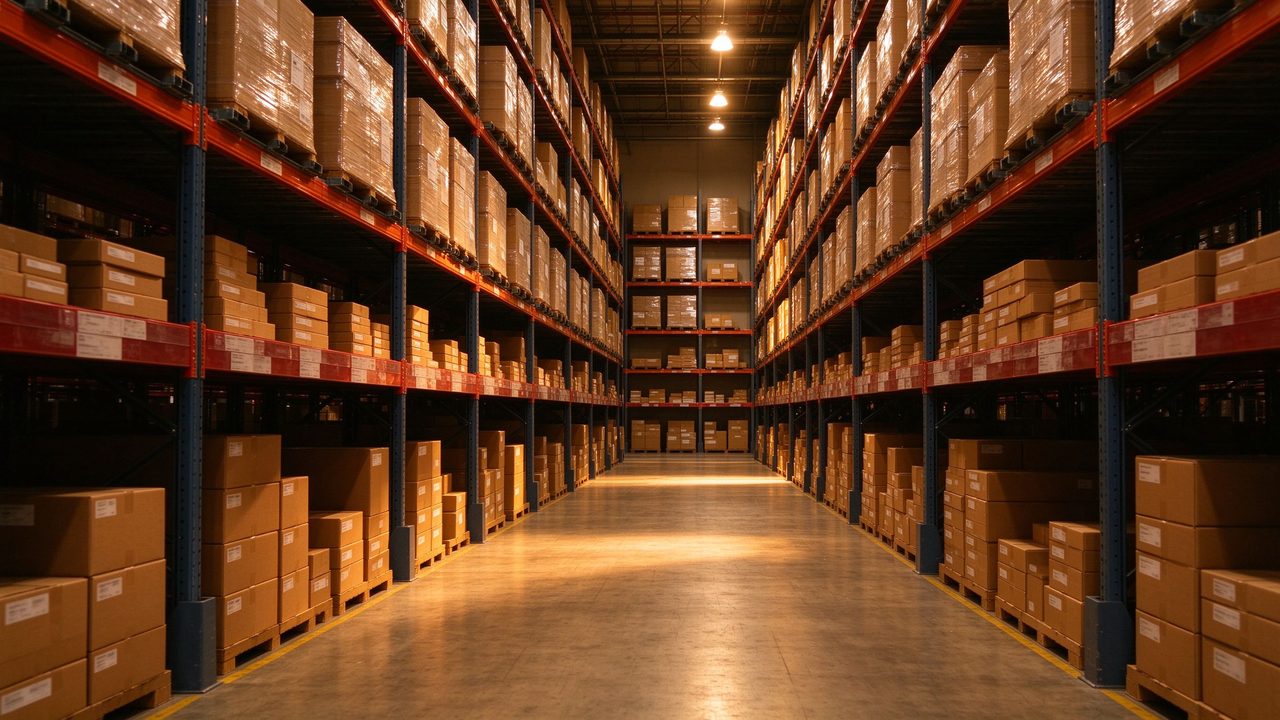

Второе преимущество — зональное управление. Склад — не одна комната: это зона отгрузки, линия упаковки, стеллажная зона и комната отдыха, каждая со своими потребностями в присутствии и температуре. С электрической плёнкой и матом каждая зона работает на собственном термостате и расписании: зона отгрузки прогревается до утренней смены, стеллажные проходы держатся на температуре ожидания, а комната отдыха выходит на комфорт только в перерывы. В результате монтаж обогрева пола на складе не означает равномерный прогрев всей плиты: он означает прогрев нужных квадратных метров в нужное время, именно отсюда и берётся энергосбережение.
Проект: подбор элементов под промышленную плиту
Проект стартовал там, где должен начинаться любой отопительный проект: расчёт тепловых потерь по каждой зоне. Для складской плиты доминируют три показателя: коэффициент теплопередачи грунта и теплоизоляции плиты, кратность воздухообмена (двери — главная переменная) и часы присутствия. Поскольку плиту нельзя было полностью утеплить снизу без остановки операций, проект компенсировал это повышенной мощностью элемента на квадратный метр в занятых проходах и стратегией управления, прогревающей плиту до начала смены, чтобы тепловая масса несла первые часы. Плёнку задали в открытой зоне упаковки, где равномерная температура поверхности подходит для рабочих позиций; нагревательный мат применили в более узких проходах отгрузки, где полосная раскладка соответствует схеме движения.
Подбор для склада намеренно консервативен. Цель — не греть воздух до домашней температуры, а удерживать поверхность пола в диапазоне 18–22 °C, который снимает жалобы на холодную плиту и стабилизирует рабочую зону, при этом температуре воздуха дают свободно плавать. Эта стратегия «сначала пол» — главное различие между складским и жилищным проектированием, и причина, по которой система обогрева пола логистического объекта использует меньшую мощность и более длительное время работы, чем жилая система той же площади. Энергетический бюджет определяется расчётом тепловых потерь, а не эмпирическим правилом на квадратный метр.
Поэтапный монтаж без остановки операций

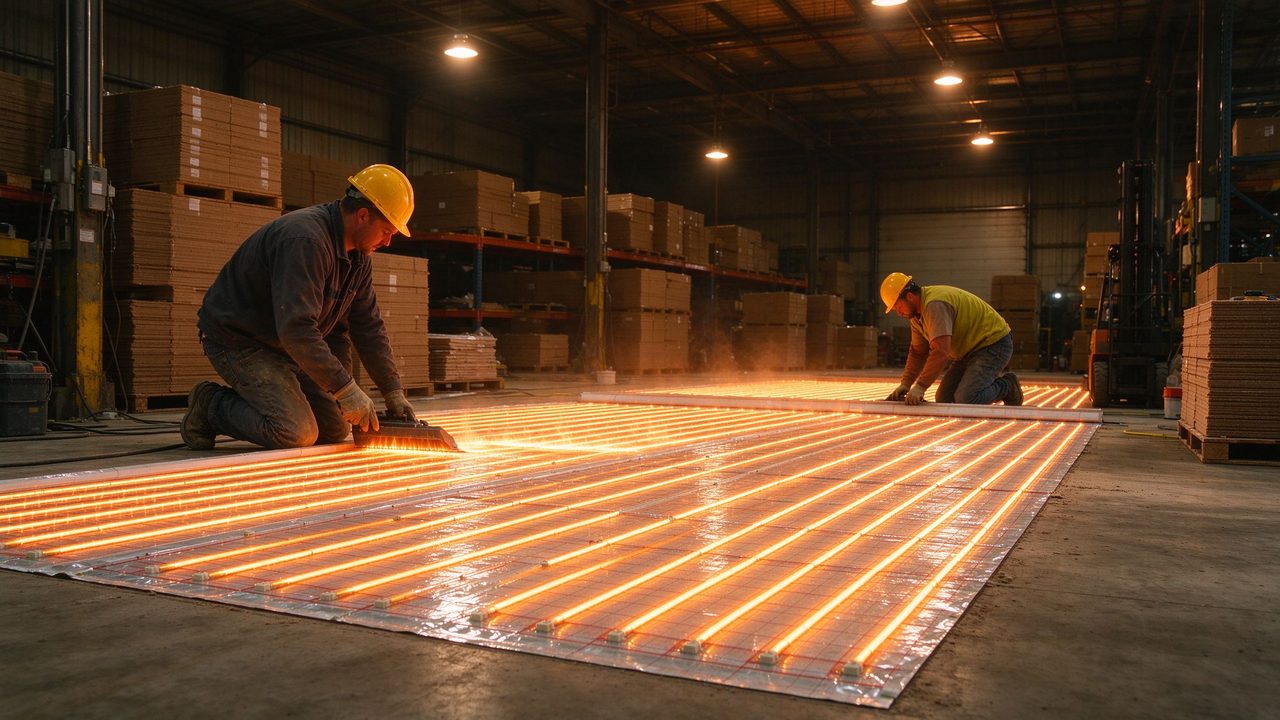

Ограничением монтажа была эксплуатация: распределительный центр не может остановиться. Проект разбили на два зимних уик-энда, работая зона за зоной. В каждой зоне последовательность была одинаковой: очистить проход, уложить скользящую мембрану на подготовленную плиту, разместить полосы плёнки или мата по чертежу раскладки, провести холодные выводы к соединительной коробке у стены, залить самонивелирующуюся стяжку только в зонах, требующих ровной финишной поверхности, а остальное оставить как плавающий пирог под скользящим листом там, где это позволял износный слой движения. Каждая зона подключалась к собственной цепи и вводилась в эксплуатацию в тот же день, поэтому на следующее утро зона возвращалась в работу. Поэтапный подход — не компромисс, а стандартный способ реновации занятого коммерческого здания, и именно его мы документируем для каждого коммерческого проекта.

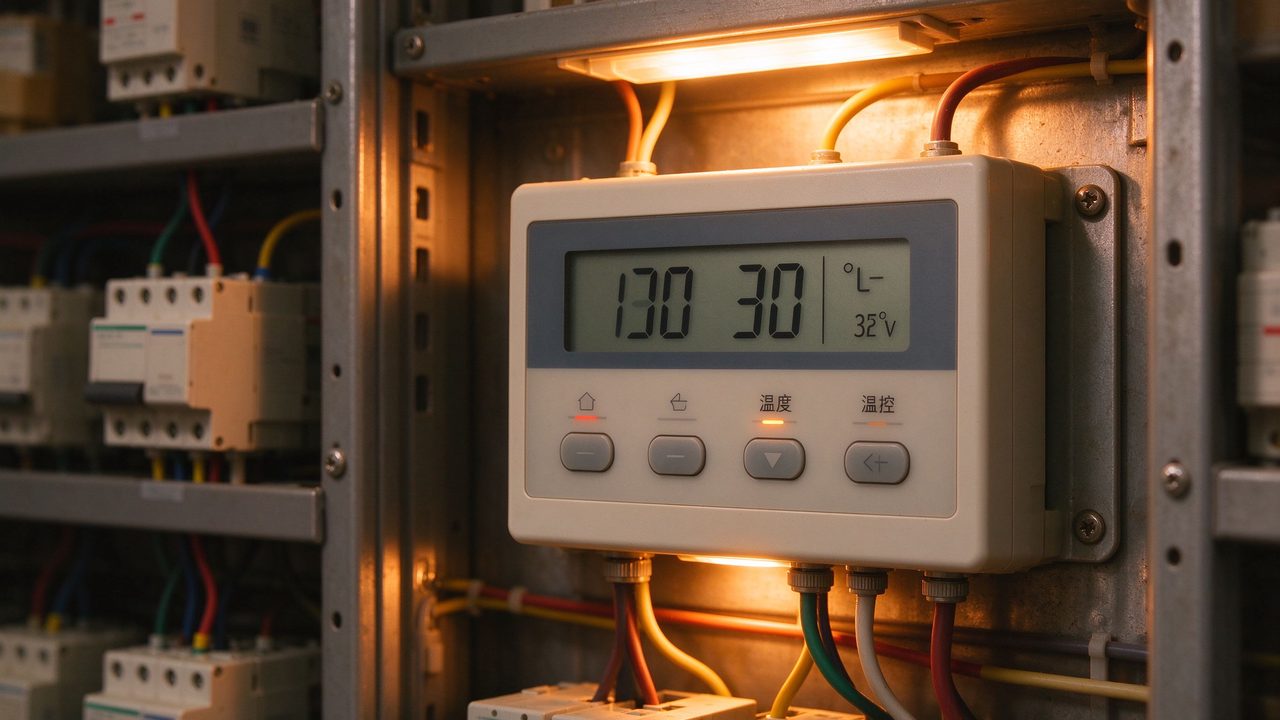

Электрический проект следовал той же дисциплине, что и любой коммерческий монтаж: выделенные цепи на зону, защита устройством защитного отключения и термостаты с датчиками пола, расположенными между полосами элемента, чтобы датчик измерял истинную температуру пола, а не горячую точку. Ввод в эксплуатацию фиксировался по зонам: сопротивление изоляции, целостность цепи и температура поверхности пола с интервалом в 30 минут в течение первого полного цикла прогрева. Акт ввода стал частью дела объекта, что важно для энергетической документации здания и внутренней отчётности оператора.
Результаты: энергия, комфорт и счётчик
Измеренные итоги после первой зимы — та часть, которая важна. Оператор сравнил отопительный сезон с предыдущим годом: проходовые тепловентиляторы убрали, жалобы на температуру пола исчезли, а стоимость энергии для отапливаемых зон оказалась ниже прежней конвективной базы, поскольку лучистая система работает по расписанию и греет только занятые зоны. Обратная связь персонала отметила температуру пола как крупнейшее улучшение: люди перестали стоять на холодном бетоне восьмичасовую смену. Итог менеджера объекта — тот, что имеет значение в коммерческом проекте: система окупилась за разницу между прогревом пола и прогревом стропил, а зональное управление означает, что плита больше не греется по выходным, когда здание пустует.
Ничто здесь не является утверждением, уникальным для нашего оборудования: механизм — физика лучистого тепла плюс зональное управление, — но важна документация. Каждая партия элемента, использованная в проекте, несёт заводскую запись испытаний с нашей площадки в Хуандао, Циндао, Китай, где SunAura Thermal производит нагревательные элементы 17 лет под системами ISO 9001, ISO 14001 и ISO 45001, с сертификацией CE, RoHS, LVD и EMC, экспортируя продукцию в более чем 50 стран (per SunAura factory records). Для коммерческого покупателя эта запись партии и есть разница между поставщиком, способным показать доказательства, и тем, который может лишь описывать их.
Данные и доказательства: цифры, которые должен запросить менеджер объекта
Коммерческое предложение по отоплению следует рассматривать против короткого перечня доказательств. Первый: расчёт тепловых потерь по зоне с изложенными допущениями — коэффициент теплопередачи грунта, кратность воздухообмена, часы присутствия. Второй: данные элемента — номинальная мощность на квадратный метр, температура поверхности при номинальном напряжении и документация электробезопасности (CE, LVD, EMC, RoHS). Третий: спецификация управления — зоны, расписания, размещение датчика пола и схема защиты УЗО. Четвёртый: протокол ввода в эксплуатацию — что измеряется, кто подписывает, получает ли объект копию в своё энергетическое дело. Поставщик, выдающий все четыре по запросу, встречается редко; именно тот, кто выдаёт их в письменном виде, достоин контракта.
Для оператора тот же перечень становится входными данными для энергетической отчётности здания. На рынках, где коммерческие здания теперь сталкиваются с отчётностью по энергоэффективности, — направление, которого придерживаются строительные энергетические правила ЕС, — дело системы отопления больше не необязательная бумага: это доказательная база энергетического класса здания. Поэтому документированная реновация электрического тёплого пола работает вдвойне: она снижает стоимость холодных проходов и поддерживает актуальность энергетической документации здания.
Часто задаваемые вопросы
Можно ли сделать реновацию электрического тёплого пола в работающем складе? Да, при поэтапном монтаже. Зоны завершаются и вводятся в эксплуатацию по одной, поэтому операции продолжаются в остальной части здания; именно такой подход применялся в описанном проекте.
Окупается ли тёплый пол на больших коммерческих площадях? Он окупается при зональном управлении и расписании, поскольку греются только занятые зоны, а плита не прогревается вне рабочих часов. База сравнения — конвективная система, которую он заменяет.
Какая температура поверхности подходит для пола склада? Обычно 18–22 °C на поверхности, что снимает жалобы на холодную плиту без перегрева рабочей зоны; температуре воздуха дают свободно держаться ниже домашних уровней.

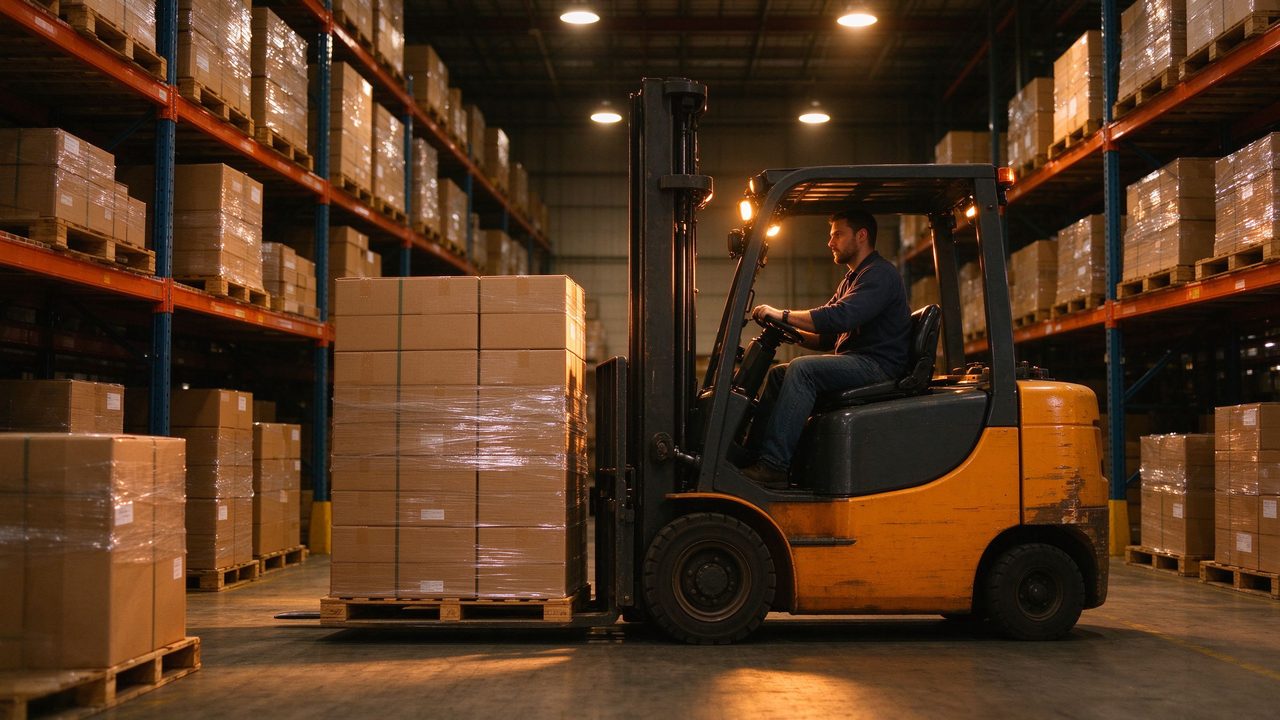

Повреждают ли погрузчики и стеллажи нагревательные элементы? Элементы укладываются в проездах движения и под основаниями стеллажей по чертежу раскладки, соединительные коробки у стены; напольные стойки стеллажей планируются вокруг раскладки элемента, а не пробивают её насквозь.
Какую документацию должен запросить покупатель склада? Расчёт тепловых потерь по зонам, данные элемента с CE/RoHS/LVD/EMC, схему управления и защиты УЗО и подписанный протокол ввода в эксплуатацию для каждой зоны.
Поставка коммерческого обогрева пола для вашего объекта
Планируете ли проект обогрева пола склада, мастерской или торгового зала, действует тот же перечень на основе доказательств. Мы поставляем нагревательную плёнку, мат и кабель для коммерческих проектов, с поддержкой подбора размера, комплектами зонального управления и документированными записями испытаний партий. Для закупочных команд, сравнивающих предложения поставщиков систем электрического тёплого пола, мы предоставляем письменные технические данные и референс-проекты; для объёмных программ поддерживаем цены на оптовый заказ коммерческих нагревательных матов. Обратитесь в нашу экспортную команду в Циндао с планом пола и сводкой тепловых потерь, и мы подготовим проектное предложение.
Что выяснил оператор: обслуживание и контроль
Регламент обслуживания менеджера объекта после первого сезона достоин копирования. Термостат каждой зоны был запрограммирован календарём смен, поэтому государственные праздники и выходные закрытия автоматически переводят зону в режим ожидания — небольшая настройка с измеримой годовой экономией в здании, закрытом более 100 дней в году. Акт ввода хранился как базовая линия: раз в сезон техник проводил трёхминутную проверку сопротивления на выборке зон и сверял температуру поверхности пола с дисплеем термостата, ровно та процедура, которая выявляет дрейф до того, как он станет жалобой на комфорт. Оператор также понял, что сам план зон нуждается в ответственном лице: при изменении стеллажной раскладки элементы под прежними стеллажами нужно было занести в карту, а не забыть, поскольку нагревательный элемент, оказавшийся позже под стойкой стеллажа, — вопрос гарантии и безопасности, а не раскладки.
Дисциплина обслуживания та же, что мы документируем для коммерческих клиентов: держите чертежи зон актуальными, храните акты ввода в деле объекта и проводите сезонную проверку. Ничто из этого не сложно, и всё это защищает энергетический результат. Крупнейший полезный урок проекта: энергосбережение достигается не на вводе в эксплуатацию, а каждый раз, когда расписание совпадает с присутствием людей. Это привычка управления, а не событие монтажа, и поэтому выбор термостата в этом здании был не менее важен, чем выбор элемента.
Ещё одно финальное измерение завершает картину. Оператор отслеживал окно предварительного прогрева: зоны планировались выходить на температуру пола за тридцать минут до утренней смены, а не за три часа. Поскольку предварительный прогрев плиты — крупнейшее единичное событие потребления за складской день, разница между тридцатиминутным и трёхчасовым прогревом — это разница между счётом за энергию, который впечатляет совет директоров, и тем, который не впечатляет. Функция разгона термостата вела предварительный прогрев автоматически, а датчик пола подтверждал выход поверхности на заданный диапазон без перегрева. Для менеджера объекта, рассматривающего любое предложение по отоплению, окно предварительного прогрева — самый полезный вопрос, поскольку он показывает, думает ли поставщик об энергии или только об оборудовании.
