Определение. Электрический мат тёплого пола — это собранный на заводе сверхтонкий нагревательный элемент: обычно резистивный греющий кабель, закреплённый на стекловолоконной сетке, либо резистивная фольга, заключённая между прочными полимерными плёнками. Мат укладывается непосредственно на основание под плитку, камень, винил или древесновидное покрытие и превращает сетевое электричество в лучистое тепло, прогревающее поверхность пола. В основе мата лежит двухжильный нагревательный элемент, холодный силовой вывод и заземлённая герметичная внешняя оболочка; при питании через термостат с датчиком пола он равномерно излучает низкотемпературное тепло вверх, в помещение. Предназначенный для зонального комфортного обогрева под твёрдыми покрытиями, он шире всего применяется в ванных комнатах, на кухнях, в оранжереях, прихожих и отремонтированных жилых зонах, где устройство водяного контура нецелесообразно. Это определительное руководство объясняет, как устроены электрические маты тёплого пола, какие бывают основные типы, как они соотносятся с нагревательной плёнкой и отдельным греющим кабелем, какие напольные покрытия им подходят и каким правилам подбора размера и спецификации должны следовать покупатели.
Автор: Ethan Sun, основатель и генеральный директор, SunAura Thermal — 17 лет проектирования и производства электрических лучистых нагревательных элементов в Циндао, Китай, для брендов и подрядчиков в более чем 50 странах.
Что такое электрический мат тёплого пола?
Электрический мат тёплого пола — это законченная, готовая к укладке сборка электрического лучистого обогрева, изготовленная в стандартных ширинах: обычно 0,5 м или 1,0 м шириной и намоткой отрезка под заказ. В отличие от свободного греющего кабеля, который монтажник на объекте наматывает и задаёт шаг вручную, мат поступает уже с выдержанным шагом: нагревательный элемент закреплён на основании, поэтому монтажнику достаточно раскатать его, как подложку, обойти дверные проёмы и приборы и подключить холодный вывод к термостату. Этот формат «мата» и есть главное отличие от систем «кабель на клипсе» и листовых нагревательных плёнок.
Назначение изделия — дополнительный или комнатный лучистый комфортный обогрев. Он прогревает напольное покрытие до типичной температуры поверхности 24–32 °C, которая затем напрямую, излучением, греет людей и предметы в помещении, а не нагнетает горячий воздух. Расположенный под износостойким покрытием, он почти не занимает высоту помещения и не требует котла, коллектора или насоса — трёх вещей, делающих водяной тёплый пол тяжёлым, дорогим и непригодным для реновации одной комнаты. Когда в контексте выбора спрашивают, что такое электрический мат тёплого пола, его обычно сравнивают с радиаторами, полотенцесушителями, тепловентиляторами и комплектами свободного кабеля.
Как он изготовлен и как работает
Понимание типов электрических матов тёплого пола начинается с их конструкции. Стандартный мат на кабеле собирается послойно. Первый: резистивный нагревательный сплав (обычно проволока из хромоникелевого или медно-никелевого сплава) вытягивается до точного сечения, задающего мощность на метр. Второй: этот проводник изолируется экструзией из сшитого полиэтилена (XLPE) или фторполимера, выдерживающей непрерывную температуру проводника 90 °C, возникающую при полной нагрузке. Третий: для безопасности наносится плетёный или ламинированный заземлённый экран, и, наконец, прочная внешняя оболочка из ПВХ или LLDPE делает сборку влагонепроницаемой, что обязательно под клеем для плитки и стяжкой.

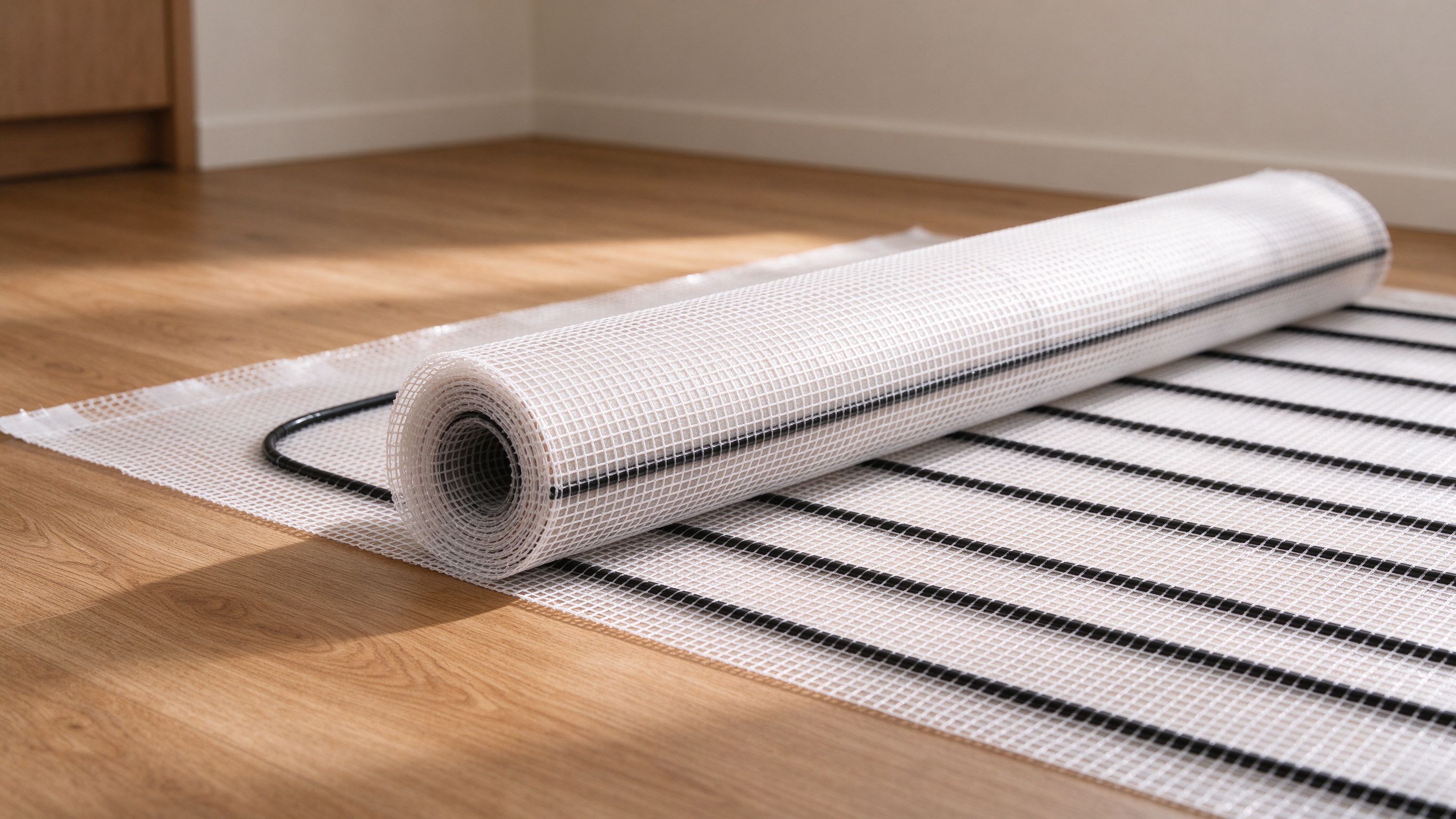

Затем завод закрепляет греющий кабель с выдержанным шагом, обычно 50–75 мм, на стекловолоконной сетке, остающейся плоской при укладке плитки. На одном конце заводской спай соединяет горячий греющий кабель с холодным питающим выводом длиной обычно 2,5–4,0 м, который остаётся холодным, поскольку внутри нет резистивного сплава. Эта спайка — самое ответственное по безопасности соединение во всей системе, и оно должно выполняться на заводе под искровыми испытаниями, никогда не на объекте.
Работа намеренно проста. При подаче сетевого напряжения (120 В или 230 В) ток, текущий через резистивный проводник, рассеивает мощность в тепло на каждом метре кабеля. Это тепло проводится через плиточный клей, затем саму плитку и далее излучается вверх. Датчик температуры пола, установленный под матом, передаёт фактическую температуру пола на термостат, который включает и выключает мат, удерживая заданную температуру поверхности, — обычно 27 °C в ванной комнате. Поскольку система резистивная, почти 100% подведённой к мату электроэнергии превращается в тепло в помещении, поэтому хорошо управляемые электрические маты эффективны в точке применения, особенно в сочетании с ночным тарифом, крышными PV-панелями или низкотемпературными решениями, совместимыми с тепловым насосом.
Типы электрических матов тёплого пола
Рынок делится на четыре основных семейства. Выбор среди типов электрических матов тёплого пола сводится к конструкции пирога, финишному напольному покрытию и тому, идёт ли речь о реновации или новом строительстве.
- Мокрый монтаж кабельных матов (под плитку, плиточный клей). Классический формат: мат на сетке укладывается на подготовленное основание, затем размещается прямо под плиточным клеем или самонивелирующейся смесью слоем 20–30 мм. Суммарная добавка высоты около 4–8 мм. Это стандартный мат тёплого пола для плиточных полов и натурального камня, применяемый в ванных комнатах и кухнях по всему миру.
- Сухие фольгированные/заключённые маты. Сверхтонкая резистивная фольга или PTC-элемент, ламинированный между алюминиевой и полиэстеровой плёнками, обычно толщиной 0,3–0,5 мм. Без мокрого клея: мат наклеивается прямо на ровное основание и закрывается плавающим ламинатом, инженерной древесиной, LVT или замковым SPC. Этот формат существует почти исключительно для реновации, где высота пола не может расти.
- Двухнапряжённые и низковольтные маты. Маты линейного напряжения запитываются напрямую от сети 120/230 В. Низковольтные (12/24/36 В) маты, питаемые от выделенного трансформатора, применяются там, где требуется дополнительный запас электробезопасности, во влажных общественных зонах или для небольших фигурных зон, например душевых поддонов.
- Зональные и подрезные маты. Производители поставляют маты фиксированной стандартной ширины, а также сборки под конкретную площадь: сетку можно огибать ниши, под тумбы и вокруг унитазов, а холодный вывод размещать в заданной проектом точке электрического ввода.
Во всех четырёх семействах наиболее значимая для покупателя спецификация — это ватты на квадратный метр. Стандартная комфортная теплоотдача 150 Вт/м² под плитку; помещения с плохим утеплением, большой площадью остекления или холодным климатом могут использовать 200 Вт/м²; под слабопроводящими плавающими полами теплоотдача намеренно ограничена 100–160 Вт/м², чтобы защитить финишное покрытие от перегрева. Полный инженерный ряд и запрошенные размеры можно посмотреть в нашем каталоге типов электрических матов тёплого пола, где каждое семейство сгруппировано по стандартному диапазону мощности.
Электрический мат против нагревательной плёнки против греющего кабеля
Покупатели перед проектированием проекта часто запрашивают сравнение электрического нагревательного мата и нагревательной плёнки. Третий вариант — свободный греющий кабель — завершает картину. Все три относятся к резистивным электрическим лучистым изделиям; они различаются форматом, трудоёмкостью монтажа, совместимыми полами и тем, где дают экономическую выгоду.
| Параметр | Электрический мат тёплого пола | Нагревательная плёнка (фольговый лист) | Свободный греющий кабель |
|---|---|---|---|
| Формат | Кабель, закреплённый на сетке заводом, отмотанный под площадь | Рулон непрерывной резистивной фольги | Кабель бухтой, крепится на объекте на клипсы |
| Высота пирога | 4–8 мм под плиточным клеем | 0,3–0,5 мм, сухая укладка | 15–30 мм под стяжкой |
| Лучшее финишное покрытие | Плитка, камень, плиточные укладки | Ламинат, инженерная древесина, LVT/SPC | Плитка, камень, замоноличенная стяжка |
| Трудоёмкость монтажа | Низкая — раскатать и уложить плитку | Очень низкая — раскроить лист и уложить плавающий пол | Высокая — ручная укладка с шагом на объекте |
| Диапазон теплоотдачи | 100–200 Вт/м² | 100–220 Вт/м² | 100–220 Вт/м² |
| Типовой сценарий | Ванные, кухни, реновации под плиткой | Сухие реновации под плавающими полами | Стяжка нового строительства, большие открытые площади |
| Ремонтопригодность при повреждении | Только заводская спайка; возможен локальный ремонт | Замена участка листа | Простая спайка и удлинение |
Коротко: выбирайте сухой рулон электрического мата против плёнки, когда покрытие — плавающий ламинат или LVT и высоту пола поднять нельзя; выбирайте мат, когда укладываете плитку и хотите быстрый предсказуемый монтаж; выбирайте свободный кабель только для замоноличивания в стяжку нового строительства. Именно мат является отраслевым стандартом для плиточных ванных комнат; наше пошаговое руководство по монтажу мата тёплого пола для плиточных полов детально описывает, как на объекте проходит последовательность гидроизоляции, фиксации и испытаний.
Совместимость с напольными покрытиями и области применения
Электрический мат тёплого пола хорош ровно настолько, насколько хорошо верхнее финишное покрытие. Теплопроводность решает всё: тепло должно доходить до поверхности, а не задерживаться под изолятором.
- Фарфоровая и керамическая плитка, натуральный камень. Отлично. Плитка и мрамор хорошо проводят тепло, выходят на комфортную температуру за 30–60 минут, и именно ради них формат мата существует в первую очередь. Это каноническое применение мата тёплого пола для плиточных полов.
- LVT, SPC и жёсткие виниловые планки. Совместимы с сухими фольгированными матами при ограниченной мощности. Проверьте максимальную температуру поверхности пола производителем напольного покрытия (обычно 27–28 °C) и используйте термостат с датчиком пола.
- Ламинат и инженерная древесина. Совместимы только с сухими фольгированными матами. Массивная древесина обычно не подходит, поскольку влажностные смещения под нагревом вызывают коробление и щели.
- Ковролин. Возможен, но неэффективен: ковролин и подложка работают как теплоизоляция, повышая эксплуатационные расходы и замедляя отклик. Без ковролина обойтись нельзя — выбирайте подложку с низкой теплоизоляцией и снижайте проектную мощность.
По помещениям лучшая зона применения — ванные комнаты, кухни и прихожие: небольшие зоны с твёрдым полом, где шаг по тёплой поверхности зимой даёт самый большой прирост комфорта. Оранжереям и солнечным южным комнатам нужна меньшая проектная мощность; северным спальням и пристройкам — больший диапазон. Из отапливаемой зоны всегда исключайте площадь под стационарной мебелью, сантехникой и душевыми поддонами: тепло, задержанное под шкафом или внутри пьедестала душа, не может рассеяться и сокращает ресурс элемента.
Как выбирать: размер, мощность, теплоизоляция, термостат
Правильная спецификация матовой системы сводится к пяти решениям. Примите их верно — система комфортно прогревает 20+ лет; ошибётесь — заплатите за это счетами за электричество.

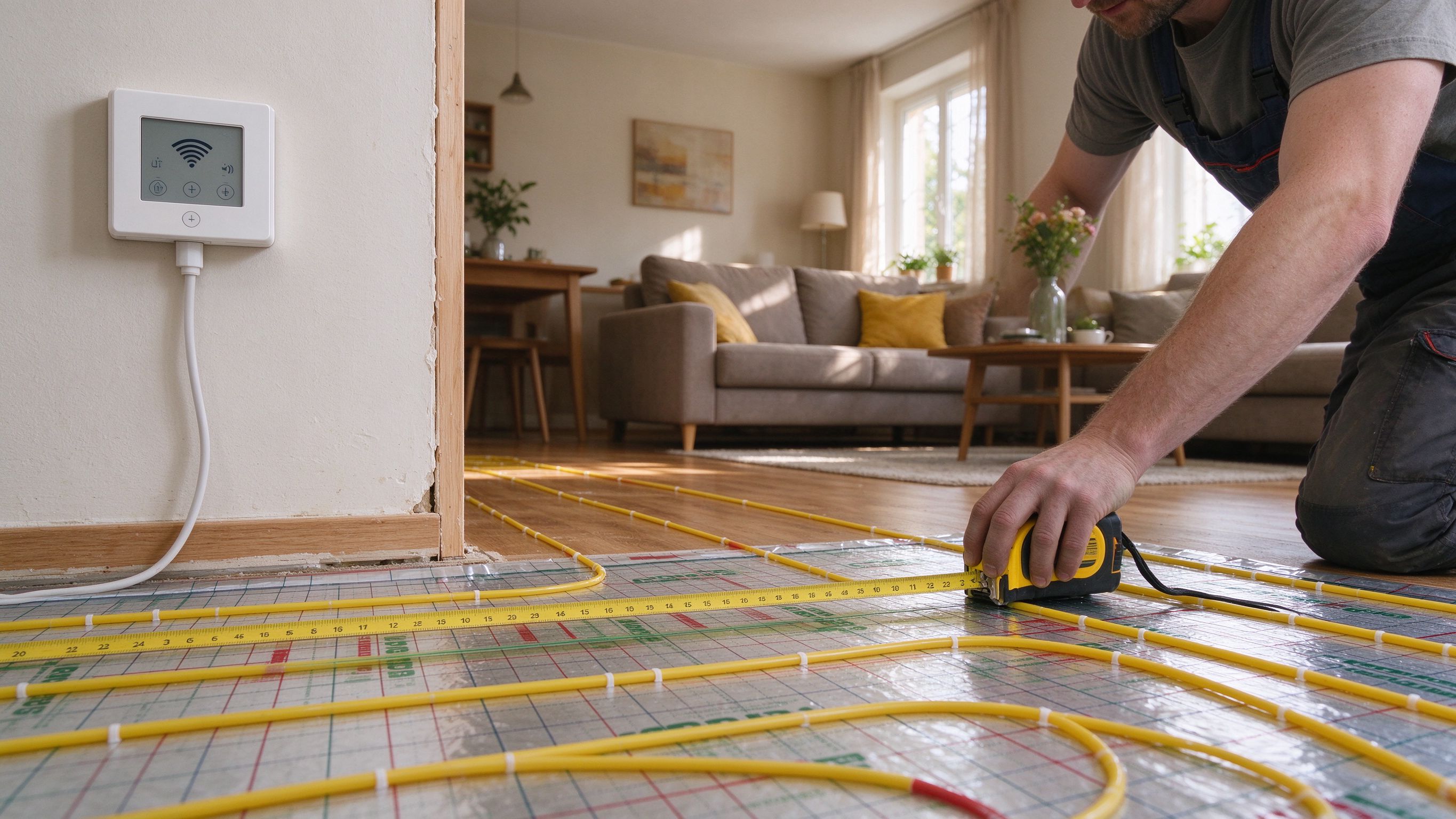

- Измеряйте отапливаемую площадь, а не площадь комнаты. Начертите план пола, отметьте стационарную мебель, унитазы, тумбы и встроенные шкафы, затем просуммируйте свободную площадь пола в м². Мат закрывает только эту площадь — не покупайте мат, рассчитанный на всю комнату.
- Согласуйте мощность с утеплением. Хорошо утеплённое современное здание: 150 Вт/м² под плиткой. Старые, продуваемые помещения или комнаты с большим остеклением: 200 Вт/м². Сухая укладка под плавающими полами: ограничьте 150 Вт/м² и соблюдайте предел гарантии производителя покрытия.
- Никогда не пропускайте теплоизоляционную плиту. Слой теплоизоляции XPS или EPS толщиной 5–10 мм под матом останавливает уход тепла в холодную бетонную плиту. Per SunAura factory records, проекты с надлежащей теплоизоляцией обычно сокращают энергию на прогрев на треть по сравнению с укладкой прямо на плиту.
- Покупайте термостат с датчиком пола, а не воздушный. Датчик должен располагаться в пироге пола, чтобы измерять фактическую поверхность, которую вы чувствуете. Программируемые и Wi-Fi-модели добавляют расписание — главный рычаг эксплуатационных расходов, поскольку маты должны работать с опережением присутствия людей, а не непрерывно.
- Планируйте трассу холодного вывода и нагрузку цепи. Суммируйте общую мощность матов, подберите сечение цепи и устройство защитного отключения соответственно, а холодный вывод ведите максимально коротко, чтобы избежать падения напряжения. Большие комнаты могут требовать двух зон на отдельных термостатах.
Данные и доказательства: что стоит за спецификацией
Независимое регулирование уже рассматривает электрический лучистый тёплый пол как законную низкотемпературную комфортную систему. Согласно Директиве ЕС об энергетической эффективности зданий (EPBD), государства-члены публикуют требования к энергетической эффективности и подтверждают КПД систем отопления зданий; лучистый электрический тёплый пол, управляемый приборами регулирования по помещению и температуре, подпадает под тот же рамочный ecodesign и энергетическую маркировку, что и прочие электрические обогреватели. Рамочные документы ЕС изложены на официальной странице обзора EPBD. Параллельно программа U.S. Energy Star задаёт ориентированную на потребителя базу эффективности и квалификации, которой покупатели в Северной Америке пользуются при сравнении электрических нагревательных изделий; общие определения программы см. на сайте Energy Star.
На стороне производства SunAura выпускает электрические нагревательные элементы на заводе в Хуандао, Циндао, с 2008 года — более 17 лет. Наши линии по производству матов и плёнок работают под системами менеджмента ISO 9001 (качество), ISO 14001 (экология) и ISO 45001 (охрана труда), а продукция отгружается с маркировкой CE, поддерживающей Директиву по низковольтному оборудованию (LVD) и требования EMC, вместе с соответствием RoHS. Каждый готовый отрезок греющего кабеля перед заключением в оболочку проходит искровые испытания, проверку сопротивления и испытание на электрическую прочность изоляции, а каждый готовый мат повторно проверяется по сопротивлению омов на финальной упаковке. Экспортные рынки превышают 50 стран. Все цифры этого абзаца — per SunAura factory records; сертификаты и протоколы испытаний доступны владельцам брендов и подрядчикам по запросу.
Часто задаваемые вопросы
Каково базовое определение электрического мата тёплого пола? Это заводская тонкая резистивная нагревательная сборка — греющий кабель, заранее закреплённый на сетке, либо фольговый элемент между полимерными плёнками, — уложенная на основание под финишное покрытие и питаемая от термостата для получения лучистого тепла пола. Это электрическая зональная альтернатива радиаторам и водяному тёплому полу, предназначенная главным образом для плиточных и каменных полов в ванных комнатах, на кухнях и в отремонтированных помещениях.
Дорого ли эксплуатировать электрический мат тёплого пола? Эксплуатационные расходы зависят от утепления помещения, покрытия пола, тарифа и программы термостата. Хорошо утеплённая ванная, работающая по расписанию на термостате с датчиком пола, обычно расходует долю энергии 2-киловаттного тепловентилятора, оставленного включённым на весь день, поскольку тепловая масса плитки накапливает тепло, а мат лишь пополняет его. Теплоизоляционная плита под матом — единственная наиболее экономичная доработка для снижения эксплуатационных расходов.
Можно ли уложить нагревательный мат под существующий пол, или требуется реновация? Под плитку нужно снять и переукладить финишное покрытие, поэтому обычно это делается в ходе реновации ванной или кухни. Для плавающего ламината или LVT сверхтонкие сухие фольгированные маты можно уложить без заметного подъёма высоты пола, поэтому они и доминируют в проектах реновации. Укладывать мат под уже готовый пол нельзя.
В чём разница между нагревательным матом и нагревательной плёнкой? Мат — изделие «кабель на сетке», укладываемое под плиточный клей (мокрый монтаж, пирог 4–8 мм). Нагревательная плёнка — тонкий резистивный фольговый лист, укладываемый всухую под плавающий ламинат, инженерную древесину или LVT (пирог 0,3–0,5 мм). Мат выбирайте для влажных зон под плитку, плёнку — для сухих реноваций. Обе — резистивные лучистые системы, управляемые одинаково термостатом с датчиком пола.
Какой срок службы у электрического мата тёплого пола? При правильном монтаже, корректном управлении термостатом и мощности, совместимой с покрытием, у грамотно изготовленного заключённого мата расчётный срок сопоставим с самим полом — 20+ лет, поскольку движущихся частей нет. Длина гарантии различается по производителям и брендам; у завода всегда запрашивайте фактические условия гарантии, а не маркетинговую цифру.
