El cálculo de la potencia del suelo radiante es el paso más importante antes de comprar película, alfombra o cable, y también el que con más frecuencia se omite. Un sistema dimensionado por debajo funciona frío y el comprador culpa al producto; un sistema dimensionado por encima enciende y apaga de forma cíclica y desperdicia electricidad. El cálculo en sí es sencillo: la pérdida de calor de la estancia dividida por la superficie del suelo da los W/m², y esa cifra decide el elemento. Esta guía recorre el método de la potencia del suelo radiante para película, alfombra y cable calefactor, incluidos los márgenes prácticos que aplican los instaladores, los límites de temperatura superficial que condicionan el resultado y la evidencia que debe aportar una fábrica.
1. El punto de partida: pérdida de calor en W/m²
Toda estancia pierde calor a través de su envolvente: paredes, ventanas, suelo y ventilación. La salida requerida es la cantidad de calor que equilibra esa pérdida a la temperatura exterior de diseño. La práctica estándar para el suelo radiante eléctrico es dimensionar el sistema a partir de la pérdida de calor calculada de la estancia y después aplicar un margen pequeño. Para una estancia moderna bien aislada, un resultado típico es de 60–80 W/m²; para una estancia antigua con vidrio simple puede llegar a 120–150 W/m².
Tres cifras importan: la superficie de la estancia en metros cuadrados, la pérdida de calor de la estancia en vatios y la superficie disponible del suelo después del mobiliario fijo. La cifra de W/m² es la pérdida de calor dividida por la superficie del suelo calefactada, no por toda la estancia. Un dormitorio con un armario grande tiene menos superficie calefactada de la que sugiere su plano, de modo que la potencia del elemento por metro cuadrado de superficie colocada debe ser mayor. Este es el error que genera las reclamaciones de “suelo frío”: el proyectista dimensionó el sistema según el plano de la estancia y olvidó que un tercio del suelo está bajo el mobiliario.
2. Dimensionamiento del suelo radiante en W/m²: el método
El método de dimensionamiento del suelo radiante en W/m² tiene cuatro pasos. Primero, calcular la pérdida de calor de la estancia mediante un método estándar (el enfoque EN 12831 en Europa, Manual J en Norteamérica). Segundo, restar el calor aportado por otras fuentes, como un apoyo de bomba de calor o la ganancia solar. Tercero, dividir la carga restante por la superficie del suelo calefactada para obtener los W/m² requeridos. Cuarto, elegir el elemento cuya salida nominal por metro cuadrado coincide con el requisito o lo supera ligeramente, respetando la temperatura superficial máxima del acabado del suelo.
La temperatura superficial es la restricción que la mayoría de los compradores olvida. Los suelos de madera están limitados a unos 27 °C en la superficie; el vinilo, a unos 27 °C; la baldosa y la piedra pueden alcanzar temperaturas más altas. Una salida de 150 W/m² bajo roble puede superar el límite de la madera, de modo que el proyectista quizá deba limitar la salida y aceptar una fuente de calor complementaria o un mejor aislamiento. El límite no es un fallo del sistema; es la especificación del suelo, y ignorarlo anula la garantía del revestimiento con la misma seguridad que ignorar la clasificación del elemento.
3. Potencia de la película calefactora por metro cuadrado
La potencia de la película calefactora por metro cuadrado la fija la propia construcción de la película: el paso de las barras colectoras y el recubrimiento conductor determinan la resistencia. Una película típica de grafeno o carbono entrega 150–220 W/m² a 230 V. Como la potencia es fija, el proyectista no regula la salida; regula la cobertura. Para una estancia que necesita 80 W/m², solo aproximadamente la mitad del suelo se cubre con película de 150 W/m², y las zonas sin cubrir dependen del efecto de dispersión de la construcción del suelo.
La regla práctica para la película es respetar el patrón de cobertura del fabricante. La película debe cortarse y conectarse a lo largo de la barra colectora, y el espacio sin calentar entre tiras forma parte del diseño, no de un accidente. La gama de película de grafeno de SunAura Thermal documenta los ratios de cobertura por clase de potencia, de modo que el proyectista puede elegir el producto que coincide con los W/m² de la estancia sin conjeturas. La película es también la opción más delgada, lo que la convierte en la elección natural para una reforma donde la construcción del suelo no puede aumentar.
4. Guía de la potencia de la alfombra calefactora

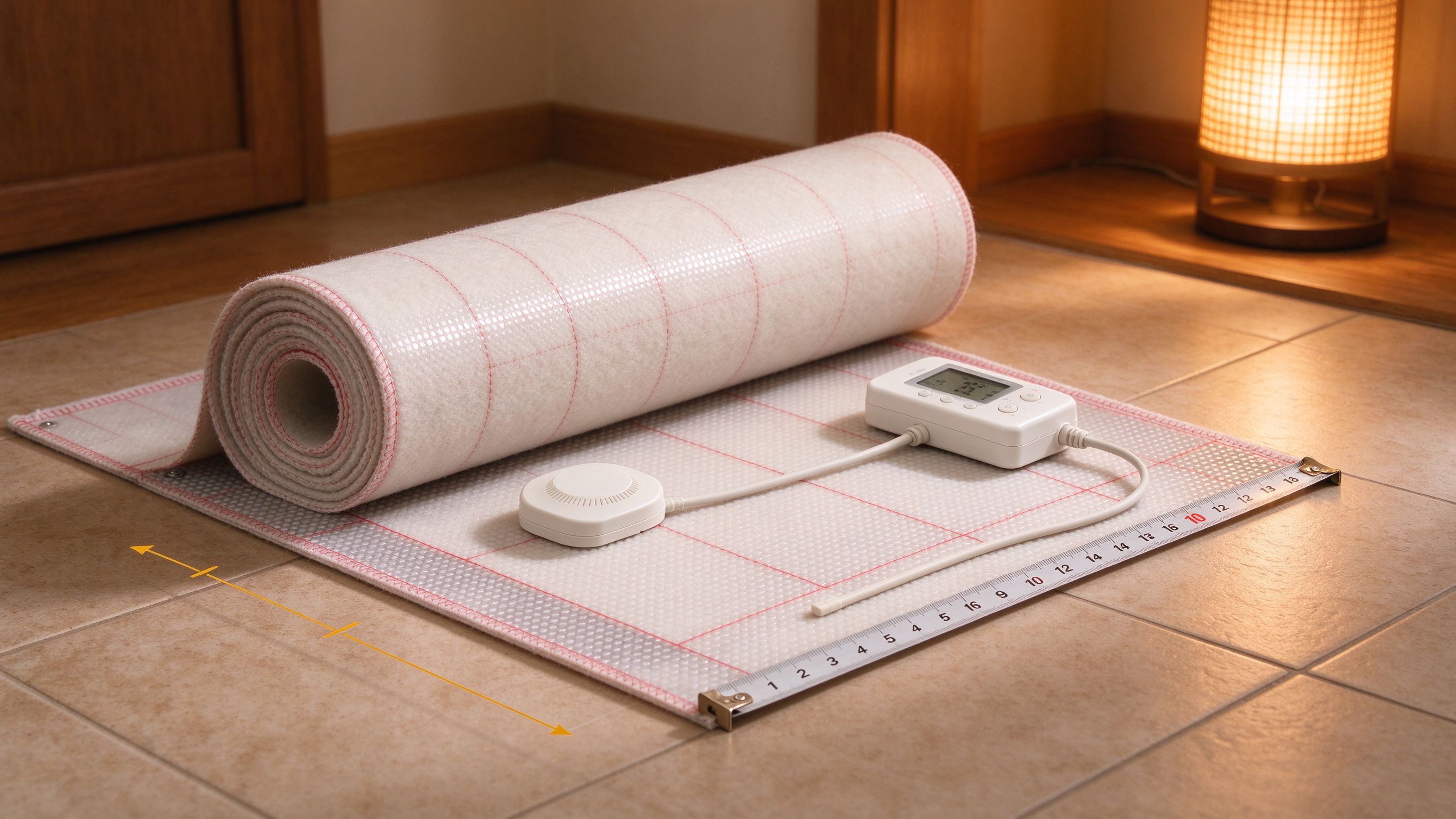

Una guía de la potencia de la alfombra calefactora parte del espaciado fijo de la alfombra. Una alfombra es un cable fijado a una malla con un paso determinado, de modo que su salida por metro cuadrado está predeterminada: las clasificaciones habituales son 100, 150 y 200 W/m². El proyectista elige la alfombra cuya clasificación coincide con el requisito calculado y después recorta la malla para ajustarse a la estancia sin cortar el cable en sí.
Las alfombras convienen en estancias con superficie pequeña y regular, como baños y aseos, porque el espaciado fijo encaja en el trazado con el mínimo recorte. Para un baño a 150 W/m², una alfombra de 150 W/m² cubre directamente la zona calefactada. Para un pasillo de forma irregular, un sistema de cable ofrece más control porque el espaciado puede variar dentro de los límites del fabricante. La gama de alfombra calefactora eléctrica incluye versiones estándar y ultradelgadas, estas últimas para construcciones de bajo perfil bajo baldosa donde cada milímetro de construcción cuenta.
5. Cable calefactor: el espaciado hace el ajuste

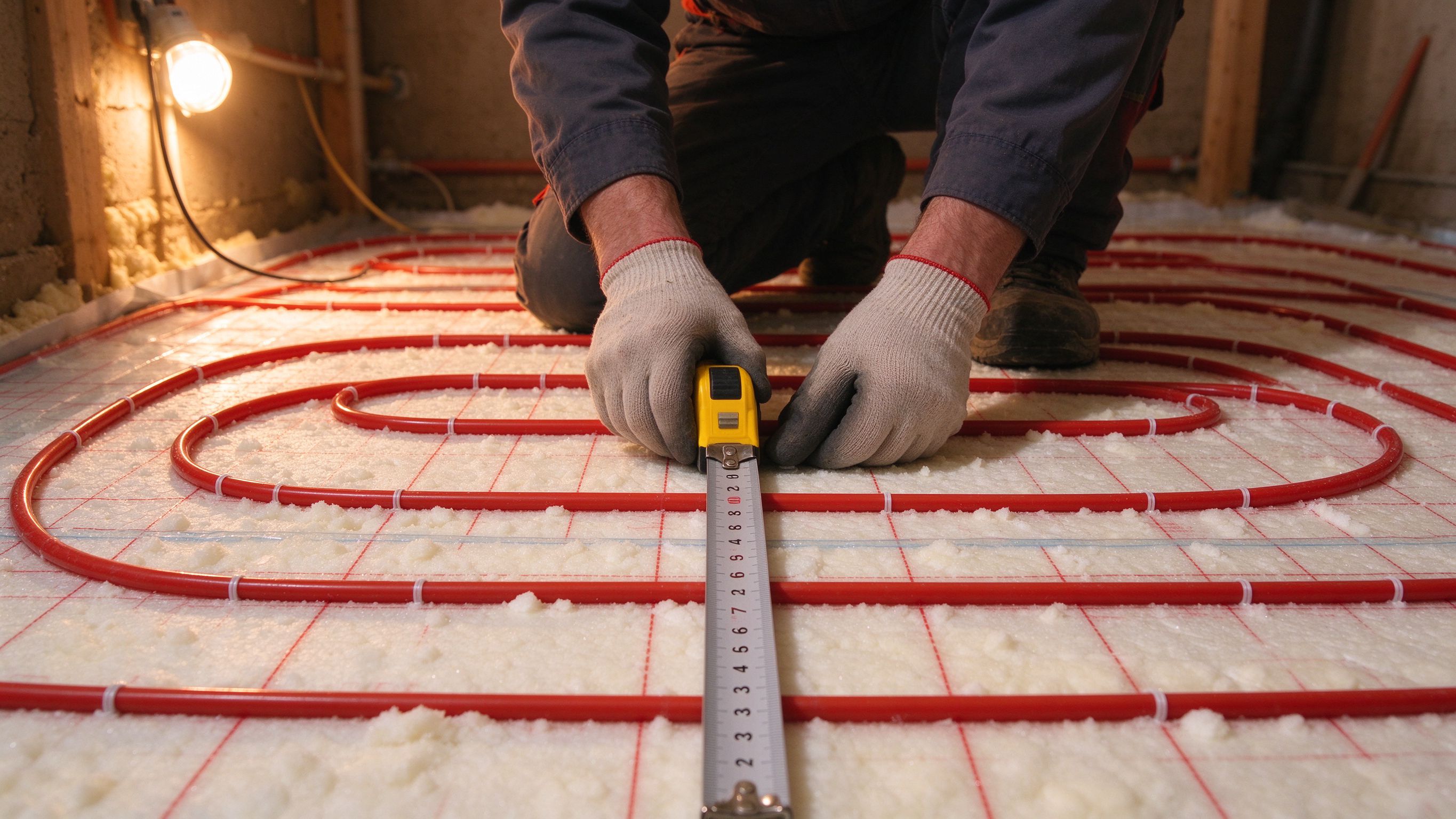

El cable calefactor es el único tipo de elemento en el que el instalador puede regular la salida en obra, dentro de unos límites. El cable se vende en longitudes de resistencia fija con una clasificación W/m, y los W/m² se fijan por el espaciado: un espaciado más estrecho eleva la salida por metro cuadrado. Para un cable de 15 W/m, un espaciado de 100 mm da unos 150 W/m², y un espaciado de 150 mm da unos 100 W/m².
La restricción es el espaciado mínimo y máximo publicado por el fabricante. Por debajo del mínimo, el suelo arriesga puntos calientes; por encima del máximo, la distribución del calor se vuelve desigual y la solera puede agrietarse bajo tensión térmica. Para los proyectos de cable calefactor, la fábrica suministra tablas de espaciado por clasificación de cable, y la versión de doble conductor añade un sensor de suelo integrado para que el bucle de control lea el suelo directamente. La tabla de espaciado es el documento que convierte el cálculo de la estancia en una longitud de bobina pedible, y un proveedor que no quiera facilitarla no ha realizado la ingeniería.
6. Datos y evidencias: qué aporta la fábrica
Un proveedor serio aporta las cifras, no solo el producto. La fábrica de SunAura Thermal en Huangdao, Qingdao, fabrica elementos calefactores desde 2008, y en cada etiqueta de película, alfombra y cable figuran los W/m² al voltaje nominal, la tolerancia de resistencia y la temperatura superficial máxima para el acabado del suelo, según los registros de fábrica de SunAura. El banco de ensayos mide la resistencia DC en cada bobina y panel, con tolerancia dentro del ±10 %, y los resultados se adjuntan al lote. La fábrica cuenta con las certificaciones ISO 9001, ISO 14001 e ISO 45001, con el cumplimiento CE, RoHS, LVD y EMC de la gama, de modo que las cifras de potencia proceden de un proceso de ensayo medido, no de un folleto.
Para un importador, el documento útil es la tabla de espaciado: convierte el cálculo de la estancia en una cantidad pedible de rollos de película, alfombras o bobinas de cable. Solicítela antes del presupuesto y utilícela para comprobar los cálculos del proveedor. Un proveedor que no puede indicar la tolerancia de resistencia de su propio producto tampoco puede garantizar la potencia.
7. Preguntas frecuentes: potencia del suelo radiante
¿Cuántos vatios por metro cuadrado necesito? Calcule primero la pérdida de calor; para una estancia bien aislada espere 60–80 W/m², y para una estancia antigua, 100–150 W/m².
¿Puedo utilizar una película de 220 W/m² donde necesito 80 W/m²? Solo con cobertura reducida y una construcción del suelo que disperse el calor, y nunca por encima del límite de temperatura superficial del acabado.
¿Una potencia mayor cuesta más de funcionamiento? Solo si funciona más tiempo. Un sistema correctamente dimensionado se apaga por ciclo cuando el suelo alcanza el punto de consigna; un sistema sobredimensionado desperdicia energía al encenderse y apagarse demasiado rápido.
¿Quién debe hacer el cálculo? El proveedor, el instalador o un proyectista independiente, pero el comprador debe ver las cifras y la tabla de espaciado, y compararlas con el informe de ensayo de lote.
¿Qué ocurre si mi estancia necesita más que la salida máxima de un tipo de elemento? Entonces cambia el diseño: primero un mejor aislamiento, segundo una fuente de calor híbrida, o una combinación de zonas de película y cable.
8. Ejemplo práctico: un dormitorio de 12 m² sobre solera de hormigón
Un ejemplo práctico concreta el método. Tomemos un dormitorio de 12 m² con solera de hormigón, doble acristalamiento y 10 cm de aislamiento en la pared exterior. El cálculo de pérdida de calor da unos 900 W para la estancia a una temperatura exterior de diseño de −5 °C. La superficie del suelo calefactada, después del armario, es de 9 m². Dividiendo 900 entre 9 se obtienen 100 W/m² requeridos. Una película de 150 W/m² cubriría unos 6 m² de la superficie calefactada; una alfombra de 100 W/m² cubre los 9 m² completos. Si el acabado es roble laminado, el límite superficial de 27 °C es la restricción vinculante, y la opción de 100 W/m² es la elección más segura. El pedido queda así: 9 m² de alfombra de 100 W/m², un termostato, un sensor de suelo y la tabla de espaciado que confirma el trazado. Diez minutos de cálculo evitan un invierno de reclamaciones.
9. Convertir el cálculo en un pedido
Una vez fijados los W/m², el pedido es mecánico: superficie de cobertura de la película, clasificación de la alfombra o tabla de espaciado del cable, más termostatos y sensores de suelo por zona. Envíe el plano de la estancia y las cifras de pérdida de calor a un proveedor y pida un presupuesto de sistema de suelo radiante que incluya la tabla de espaciado y el informe de ensayo de lote. Un proveedor de soluciones de calefacción personalizadas como SunAura Thermal también asesorará sobre la zonificación y los límites del acabado del suelo, porque un sistema correcto es aquel en el que la potencia, el espaciado y el bucle de control coinciden.
Una nota más para los compradores que comparan presupuestos: los W/m² de la etiqueta son un valor nominal al voltaje nominal, y la potencia entregada depende del voltaje real de suministro y de la tolerancia de resistencia. Un sistema diseñado exactamente a los W/m² requeridos sin margen funcionará ligeramente frío en el extremo inferior de la tolerancia. El margen, normalmente del 5–10 %, se integra en el cálculo, no en la etiqueta, y un proveedor que explica la tolerancia es un proveedor que ha medido su propio producto.
El cálculo lleva diez minutos con una calculadora y una tabla de pérdida de calor. Los sistemas que evita que estén mal diseñados funcionan durante veinte años. Esa es la asimetría que hace que merezca la pena hacer el cálculo de potencia correctamente y pedir al proveedor que lo verifique antes de abonar el depósito.
10. Lista de comprobación final: los cinco errores de dimensionamiento habituales
El primer error es dimensionar según el plano de la estancia en lugar de la superficie calefactada, lo que deja el sistema por debajo de lo necesario donde quepa mobiliario. El segundo es ignorar el límite del acabado del suelo, lo que sobrecarga el elemento y daña el suelo. El tercero es aplicar un margen genérico de “añadir un 30 %” sin comprobar si la estancia realmente lo necesita, lo que crea un sistema que cicla demasiado rápido y desperdicia energía. El cuarto es mezclar tipos de elemento en una misma zona sin un esquema de control compartido, lo que produce dos temperaturas en una sola estancia. El quinto es confiar en los W/m² de la etiqueta sin comprobar la tolerancia de resistencia: una tolerancia del ±10 % modifica la potencia entregada en el mismo porcentaje, de modo que la etiqueta solo es tan fiable como el informe de ensayo que hay detrás. Cada uno de estos errores se detecta con la misma disciplina: mostrar el cálculo, mostrar la tabla de espaciado, mostrar el informe de ensayo de lote.
La misma disciplina se aplica a una instalación de cable. Una cocina-comedor abierta de 25 m² con suelo de solera y un requisito de 130 W/m² elige un cable de doble conductor de 15 W/m. La tabla de espaciado muestra que un espaciado de 115 mm entrega 130 W/m², y el pedido se convierte en 25 m² multiplicados por 1 metro por cada 0,115 m de espaciado, unos 217 m de cable, redondeados a la longitud de bobina más cercana. El sensor de suelo se instala entre dos recorridos, y el termostato se ajusta al modo sonda de suelo. Cuando la tabla de espaciado y la longitud de bobina no coinciden, el instalador lo sabe antes del vertido, no después del primer invierno frío.
Un segundo ejemplo práctico muestra el caso de la película. Una sala de estar de 20 m² sobre un suelo base de madera con 8 cm de aislamiento necesita 1500 W en condiciones de diseño, y la superficie calefactada después del sofá y los armarios es de 14 m², de modo que el requisito es de unos 107 W/m². Una película de 220 W/m² con aproximadamente un 50 % de cobertura entrega un promedio de 110 W/m² en la superficie calefactada, que es lo bastante próximo, siempre que las zonas sin cubrir estén espaciadas de forma uniforme para que la temperatura superficial se mantenga homogénea. La nota del proyectista en este caso se refiere al mobiliario: la película no debe discurrir bajo armarios fijos, porque el calor atrapado eleva la temperatura del elemento por encima del punto de diseño. El trazado, no solo la potencia, forma parte del cálculo.
