La película calefactora de corriente continua —la familia de 12 V y 24 V— está cambiando la forma de calentar espacios sin electricidad de red: autocaravanas y campervans, cabinas de embarcaciones, casas diminutas, estudios de jardín y refugios aislados de la red. En lugar de un elemento calefactor de 230 V conectado a la red, una película de 12 V o 24 V funciona directamente desde una batería, un sistema solar o el sistema eléctrico del vehículo. Para los constructores de interiores de autocaravanas y embarcaciones, esta es la diferencia entre una solución de calefacción que necesita un electricista y un circuito certificado de 230 V, y otra que un montador puede conectar al arnés de 12 V existente con un fusible y un interruptor.
La tecnología no es una versión reducida de una película de red con una resistencia comprimida sobre una superficie menor. Una auténtica película calefactora de bajo voltaje está diseñada desde la química del elemento para baja corriente y alta uniformidad superficial. La capa calefactora se imprime con una resistencia que entrega una potencia útil a 12 V o 24 V, las barras colectoras se dimensionan para la corriente más alta que implica el bajo voltaje, y todo el laminado está optimizado para sustratos delgados no estructurales como vinilo, moqueta y madera fina. Este artículo explica cómo funciona la película calefactora de bajo voltaje, dónde supera a un sistema de red, cómo dimensionarla para una autocaravana o una cabina marina, y qué comprobar al comprar a un proveedor de películas calefactoras.
1. Cómo funciona la película calefactora de corriente continua: resistencia, corriente y potencia
La física de la película calefactora de bajo voltaje es la misma ley de Ohm que rige una película de red, pero las cifras cambian el diseño por completo. La potencia es igual al voltaje al cuadrado dividido por la resistencia. A 230 V, una película de 100 W/m² necesita un elemento de resistencia relativamente alta. A 12 V, los mismos 100 W/m² exigen una resistencia del elemento aproximadamente 360 veces menor, y la corriente por metro cuadrado aumenta en el mismo factor. Una película de 1 m² a 12 V y 100 W/m² consume unos 8,3 A; la misma potencia a 230 V consume unos 0,43 A.
Por eso importan las barras colectoras. En una película de red, la barra colectora transporta una fracción de amperio por metro y puede ser una traza impresa delgada. En una película de 12 V, la misma barra transporta amperios, por lo que debe ser más ancha, más gruesa o estar hecha de un conductor de menor resistencia para evitar una caída de voltaje a lo largo del borde que dejaría el extremo alejado de la película más frío que el cercano. Los fabricantes que simplemente reimprimen un diseño de 230 V para 12 V producen películas que calientan de forma desigual, se sobrecalientan en la conexión o pierden potencia a lo largo de la tira. Una película de bajo voltaje correctamente diseñada especifica el material y el ancho de su barra colectora para la corriente nominal, y la ficha técnica indica la caída de voltaje por metro de barra.
2. 12 V frente a 24 V: qué sistema de bajo voltaje debe elegir

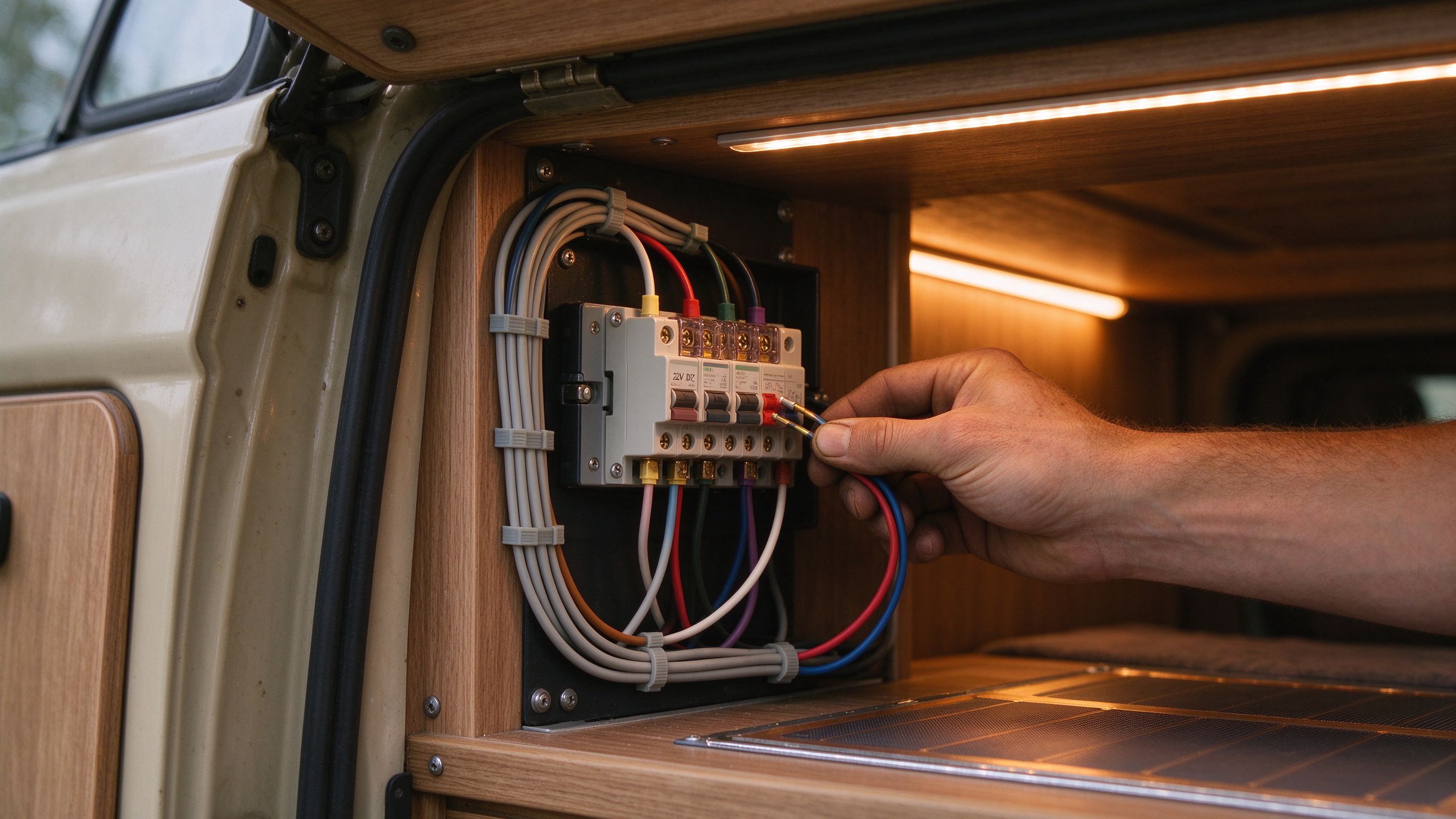

Elegir entre película calefactora de corriente continua de 12 V y 24 V es una decisión entre corriente y compatibilidad. Un sistema de 12 V encaja de forma natural en campervans y autocaravanas, donde la batería auxiliar del vehículo es casi siempre de 12 V. La instalación es sencilla: una alimentación con fusible desde la batería o un convertidor DC-DC, un termostato o interruptor, y la película. El compromiso es la corriente. A 12 V, una película de 150 W/m² consume 12,5 A por metro cuadrado, de modo que la carga total de una estancia grande puede superar lo que un único circuito de 12 V debe soportar, y el instalador debe dividir las zonas en varias alimentaciones con fusible.
Un sistema de 24 V divide la corriente a la mitad para la misma potencia, lo que permite recorridos de película más largos y cable más delgado, y es habitual en instalaciones marinas y construcciones aisladas más grandes donde un banco de baterías de 24 V es estándar. La regla práctica: utilice 12 V para espacios de autocaravana pequeños y medianos y para todo lo que deba conectarse directamente a un arnés de 12 V existente; utilice 24 V para cabinas más grandes, embarcaciones con bancos de 24 V y cualquier trazado donde los recorridos del cable sean largos. La misma familia de películas suele presentarse en ambos voltajes, lo que significa que un proveedor de películas calefactoras puede suministrar una única gama de productos para toda una flota de vehículos distintos.
3. Dónde la película de corriente continua supera a un sistema de red
La primera ventaja es la libertad de instalación. Un elemento calefactor de 230 V dentro de una capa de suelo delgada está sujeto a normativas eléctricas, cableado certificado y, en muchos territorios, instalación profesional. Una película de 12 V bajo vinilo en una autocaravana es un circuito DC de bajo voltaje que un montador competente puede instalar con un fusible y un interruptor homologado para corriente continua, con muchas menos restricciones normativas. Para los talleres de conversión que construyen muchas furgonetas, esa sencillez es la diferencia entre una tarea interna y un electricista subcontratado.

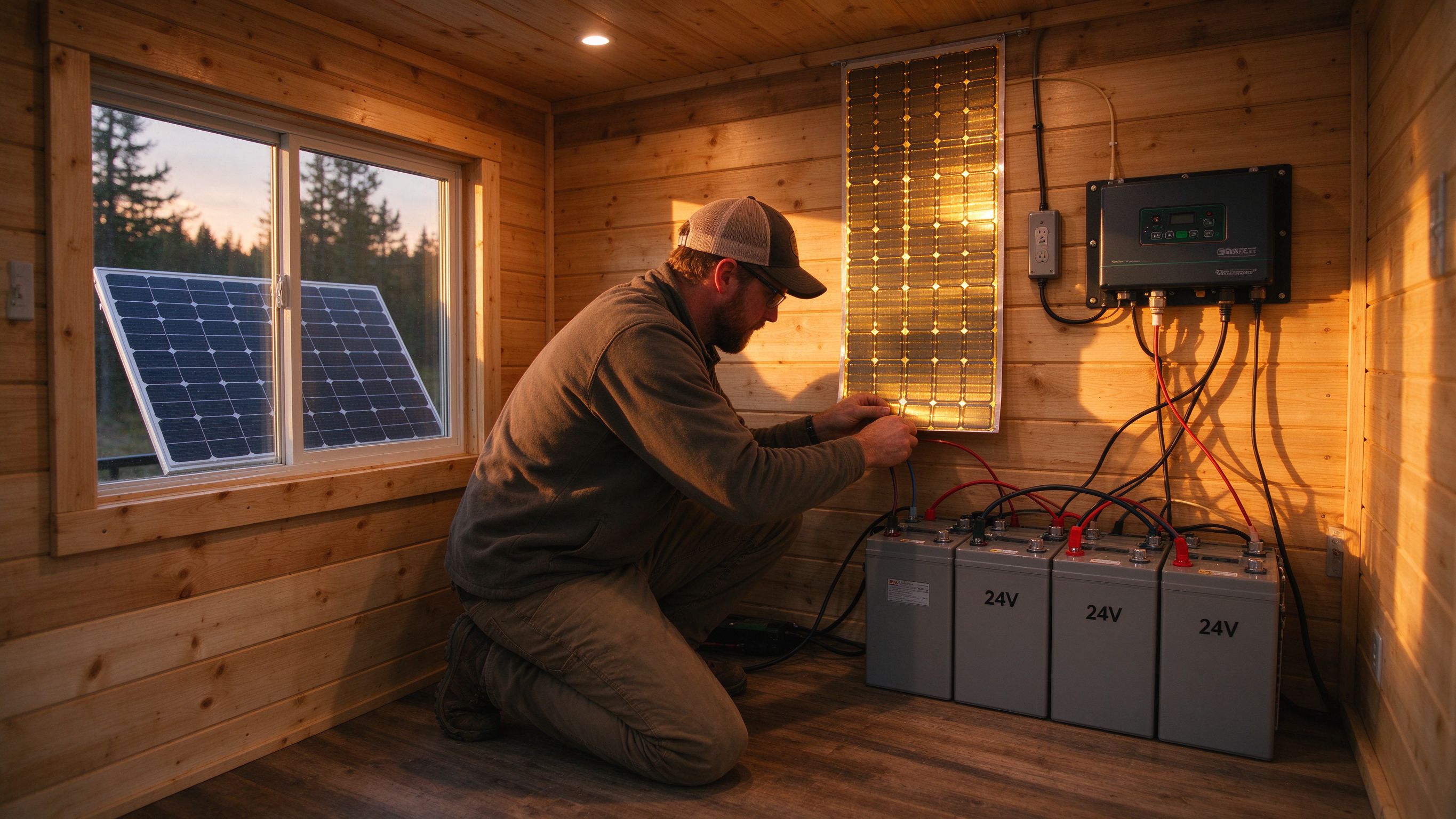

La segunda ventaja es la integración con los sistemas solar y de baterías. Una película de 12 V alimentada desde una batería auxiliar cargada por solar calienta el suelo de una furgoneta sin inversor, evitando la pérdida de conversión del 5–10 % que un calentador de 230 V incurre al elevar la corriente continua a alterna. En una cabaña aislada, una película de 24 V puede funcionar directamente desde un banco de baterías de 24 V, y el balance energético es sencillo: cada vatio que calienta el suelo es un vatio que el campo solar debe reemplazar. Al dimensionar un sistema solar para una furgoneta o cabaña, la carga de calefacción del suelo es ahora una carga DC que puede presupuestarse con precisión.
La tercera ventaja es la seguridad por bajo voltaje. Una película de bajo voltaje no puede producir una descarga peligrosa como sí puede un elemento de 230 V, lo que importa en entornos húmedos como la cabina de una embarcación o el suelo de una furgoneta donde la condensación es normal. El bajo voltaje también hace que la película toleré un aislamiento imperfecto: un cable pinzado o un punto húmedo generan menos riesgo, y la búsqueda de averías es más segura para el propietario.
4. Dimensionamiento de la película calefactora de bajo voltaje para una autocaravana o cabina marina
Empiece por la pérdida de calor, no por la superficie del suelo. Una furgoneta bien aislada de unos 8 m² de espacio habitable en un clima templado necesita aproximadamente 40–60 W/m² de salida de suelo como calor de apoyo; una furgoneta poco aislada o de clima frío necesita 80–120 W/m². La carga total es la superficie del suelo multiplicada por la salida. Un suelo habitable de 6 m² a 90 W/m² son 540 W, que a 12 V son 45 A: demasiados para un circuito, de modo que el diseño sensato divide el espacio en dos zonas de 270 W cada una, cada una con su propia alimentación de 30 A con fusible, o pasa a 24 V para dividir la corriente a la mitad.
El cálculo de la batería es igualmente importante. Un suelo de 540 V funcionando durante 3 horas consume 1,6 kWh, lo que supone una proporción grande de una batería de ocio típica de 100 Ah (1,2 kWh utilizables). Una regla práctica para los constructores de autocaravanas: diseñe el suelo como un emisor de fondo a baja salida, deje que el calefactor de aire se ocupe del calentamiento rápido y ajuste el termostato para mantener una superficie de suelo de 22–24 °C. Eso mantiene el consumo diario de calefacción del suelo dentro de lo que un campo solar de 200–400 W puede reemplazar en un buen día.

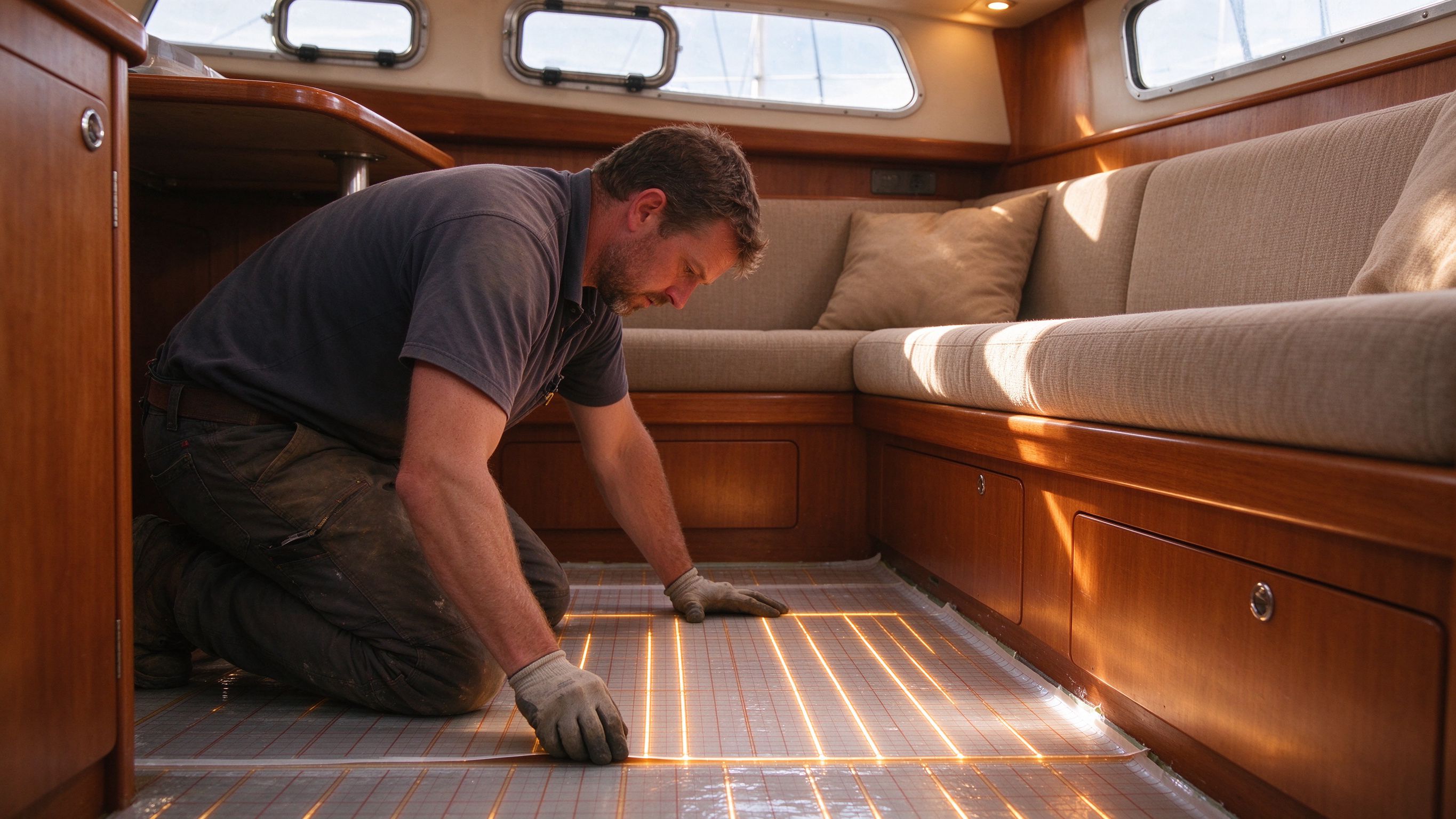

Para una cabina marina, la historia de la humedad es lo dominante. Una película de 24 V bajo el suelo de la cabina mantiene la condensación alejada de la cubierta, protege el equipo almacenado y seca la cabina más rápido. La regla de dimensionamiento es la misma que en tierra, pero el cableado debe estar estañado y los terminales sellados, porque el aire salado ataca rápidamente el cobre. Una película de bajo voltaje de grado marino con barras colectoras selladas y conectores homologados para uso marino es la especificación correcta, y el proveedor debe indicar el índice de protección contra entradas de agua del laminado.
5. Instalación: cableado, termostato y construcción del suelo

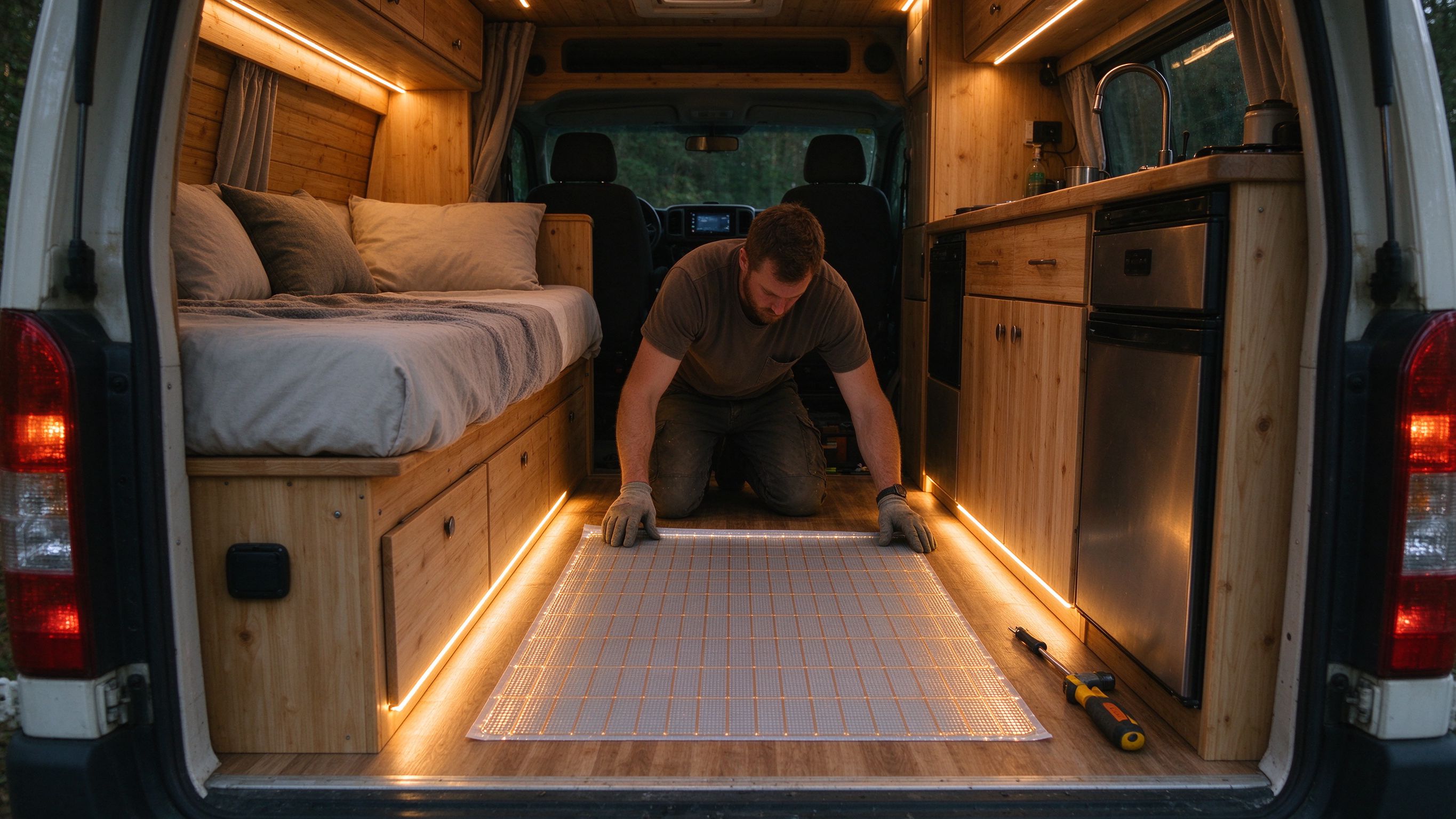

La construcción típica del suelo de una autocaravana es: suelo base de aluminio o contrachapado, un aislamiento de celda cerrada de 3–5 mm, la película calefactora de bajo voltaje, una lámina intermedia delgada y vinilo o moqueta como superficie terminada. La película se desenrolla con el lado impreso hacia arriba, las barras colectoras en los extremos, y las tiras se espacian para no pasar bajo mobiliario fijo que atrapa el calor. El cable de alimentación se lleva a una alimentación con fusible, y una sonda de superficie o un pequeño termostato DC controla la zona.
Los detalles críticos de instalación son las conexiones y la cobertura. Cada terminación de barra colectora debe estar engastada, estañada y aislada, y el punto de conexión debe ser accesible para el mantenimiento en lugar de quedar enterrado bajo el pegamento. La cobertura debe mantenerse por debajo del 60–70 % del suelo en la mayoría de los trazados, para que la película no se sobrecaliente bajo camas, armarios o asientos, y la separación entre tiras debe ser uniforme para que la temperatura superficial sea homogénea. Como la película es delgada y flexible, puede cortarse a la longitud en las marcas de corte impresas y terminarse en el borde cortado, pero solo en las líneas marcadas, nunca a través del área calefactora.
6. Datos y evidencias: qué debe mostrar la ficha técnica
Según los registros de fábrica de SunAura, una película calefactora de bajo voltaje se ensaya al voltaje nominal para comprobar la uniformidad de la temperatura superficial, la resistencia de aislamiento y el consumo de corriente antes de salir de la línea, y el registro de lote está disponible para el comprador. La ficha técnica de una película calefactora de bajo voltaje de reputación indica como mínimo: voltaje nominal (12 V o 24 V), potencia por metro cuadrado al voltaje nominal, material y ancho de la barra colectora, temperatura superficial máxima a la construcción nominal, el intervalo de corte y la longitud en serie máxima antes de que la caída de voltaje supere la especificación, y la protección contra entradas de agua del laminado.
La fábrica detrás de la película importa tanto como la ficha técnica. SunAura Thermal fabrica elementos calefactores desde 2008: 17 años de producción continua, en su fábrica de Huangdao, Qingdao, que cuenta con las certificaciones ISO 9001, ISO 14001 e ISO 45001 y exporta productos de calefacción a más de 50 países. La película de bajo voltaje comparte el mismo marco de cumplimiento CE, RoHS, LVD y EMC que los productos de red, y el comprador debe solicitar los informes de ensayo junto con el presupuesto. Un proveedor que no puede mostrar una medición de uniformidad superficial a lo ancho de la película es un proveedor cuya película probablemente nunca se ha medido.
7. Compra de película calefactora de bajo voltaje: qué preguntar al proveedor
Al comparar presupuestos de un proveedor de películas calefactoras de bajo voltaje, pregunte cuatro cosas. Primero, cuál es la longitud en serie máxima al voltaje nominal antes de que la caída de voltaje de extremo a extremo supere el 5 %. Segundo, cuál es la temperatura superficial a la construcción nominal, no al aire libre, que es una cifra distinta. Tercero, si la barra colectora está dimensionada para la corriente continua de todo el ancho de la tira. Cuarto, qué documentación acompaña el envío: informe de ensayo, declaración de conformidad, registro de lote.
Para los compradores OEM —talleres de conversión, constructores de embarcaciones y fabricantes de casas diminutas que compran en volumen—, el proveedor también debe confirmar anchuras personalizadas, marcas de corte impresas según su trazado, embalaje en bobina o lámina, y una resistencia constante de lote a lote. SunAura Thermal suministra película calefactora de bajo voltaje personalizada a los socios OEM con estos parámetros acordados por escrito antes de la producción, de modo que la película que llega en el contenedor coincide con la película aprobada en la fase de muestra.
8. Preguntas frecuentes: película calefactora de bajo voltaje
¿Puedo cortar la película calefactora de bajo voltaje a cualquier tamaño? Solo en las marcas de corte impresas. Cortar a través del área calefactora rompe el circuito y anula la garantía.
¿Puede utilizarse la película calefactora de bajo voltaje bajo laminado? Sí, con una lámina intermedia delgada y las mismas reglas de espaciado, pero el laminado conduce el calor peor que el vinilo, de modo que las temperaturas superficiales suben más y la salida debe reducirse.
¿Necesita un inversor? No. Esa es la idea. Una película de 12 V o 24 V funciona directamente desde el banco de baterías; el inversor solo es necesario para aparatos de red.
¿Cuál es la vida útil de una película calefactora de bajo voltaje? Con una instalación correcta y sin daños mecánicos, la película está clasificada para décadas de servicio, y el registro de lote de fábrica respalda las reclamaciones de garantía.
9. Conclusión: especifique los datos, no solo el voltaje
La película calefactora de bajo voltaje es la respuesta adecuada para vehículos, embarcaciones y espacios aislados precisamente porque elimina la red de la ecuación. La diferencia de ingeniería entre una buena película y una mala es el diseño de la barra colectora, la tolerancia de resistencia y la honestidad de la ficha técnica. Para los montadores de autocaravanas y embarcaciones, y para los compradores OEM, el camino práctico es el mismo: elija 12 V para arneses de 12 V sencillos y 24 V para cargas más grandes, dimensione la potencia a partir de la pérdida de calor y no de la superficie del suelo, instale con terminaciones accesibles y compre a un proveedor de películas calefactoras que pueda mostrar sus datos de ensayo. Si está planificando una conversión de furgoneta o una reforma de embarcación, comente el trazado y el presupuesto de baterías con un especialista en películas calefactoras de bajo voltaje antes de colocar el suelo.
Ethan Sun, fundador y director ejecutivo de SunAura Thermal
