Instalar una alfombra de suelo radiante eléctrico bajo baldosa de cerámica o porcelana es uno de los proyectos de mejora del hogar más gratificantes que puedes acometer. Los suelos de baldosa son excelentes conductores térmicos, lo que significa que transfieren el calor de forma rápida y eficiente, proporcionando un confort superior en comparación con otros revestimientos. Este tutorial completo te guía a través de cada paso del proceso, desde la preparación del soporte hasta el rejuntado final.
Por qué la baldosa es ideal para el suelo radiante
Las baldosas de cerámica y porcelana tienen una excelente conductividad térmica, con un valor de resistencia térmica (valor R) de aproximadamente 0,005 m²K/W para baldosa de 10 mm de grosor. Esto significa que el calor se transfiere desde la alfombra calefactora a través de la baldosa con una resistencia mínima, lo que da como resultado tiempos de calentamiento rápidos y un control de temperatura receptivo. La baldosa también tiene una elevada masa térmica, lo que significa que retiene bien el calor, proporcionando un calor persistente incluso después de que el sistema de calefacción se apague. Esta combinación de respuesta rápida y retención del calor hace de la baldosa el revestimiento ideal para el suelo radiante eléctrico.
Paso 1: Preparación del soporte
El soporte debe ser estructuralmente sólido, limpio y seco antes de comenzar la instalación. Para soportes de hormigón, asegúrate de que la superficie está nivelada con no más de 3 mm de variación en 2 metros. Repara cualquier grieta o depresión con un mortero de reparación adecuado. Para soportes de madera, asegúrate de que el suelo es rígido con una deflexión mínima, y recubre con un panel de cemento (mínimo 6 mm) atornillado cada 200 mm. Imprima el soporte con una imprimación adecuada para garantizar la adherencia del mortero de capa fina.
Paso 2: Planificación de la disposición
Planifica cuidadosamente la disposición de la alfombra antes de comenzar la instalación. La zona calefactada debería cubrir el 80-90 % del espacio libre del suelo, excluyendo las zonas bajo el mobiliario fijo, las bañeras, las duchas y las bases de los inodoros. Mantén un hueco mínimo de 100 mm respecto a las paredes y de 200 mm respecto a las tuberías de desagüe del inodoro. Marca la disposición en el suelo con líneas de yeso. Identifica la ubicación del termostato y planifica el recorrido del cable frío y del cable del sensor de suelo. El cable frío tiene típicamente 3 metros de largo, así que posiciona la alfombra en consecuencia.
Paso 3: Instalar el sensor de temperatura del suelo

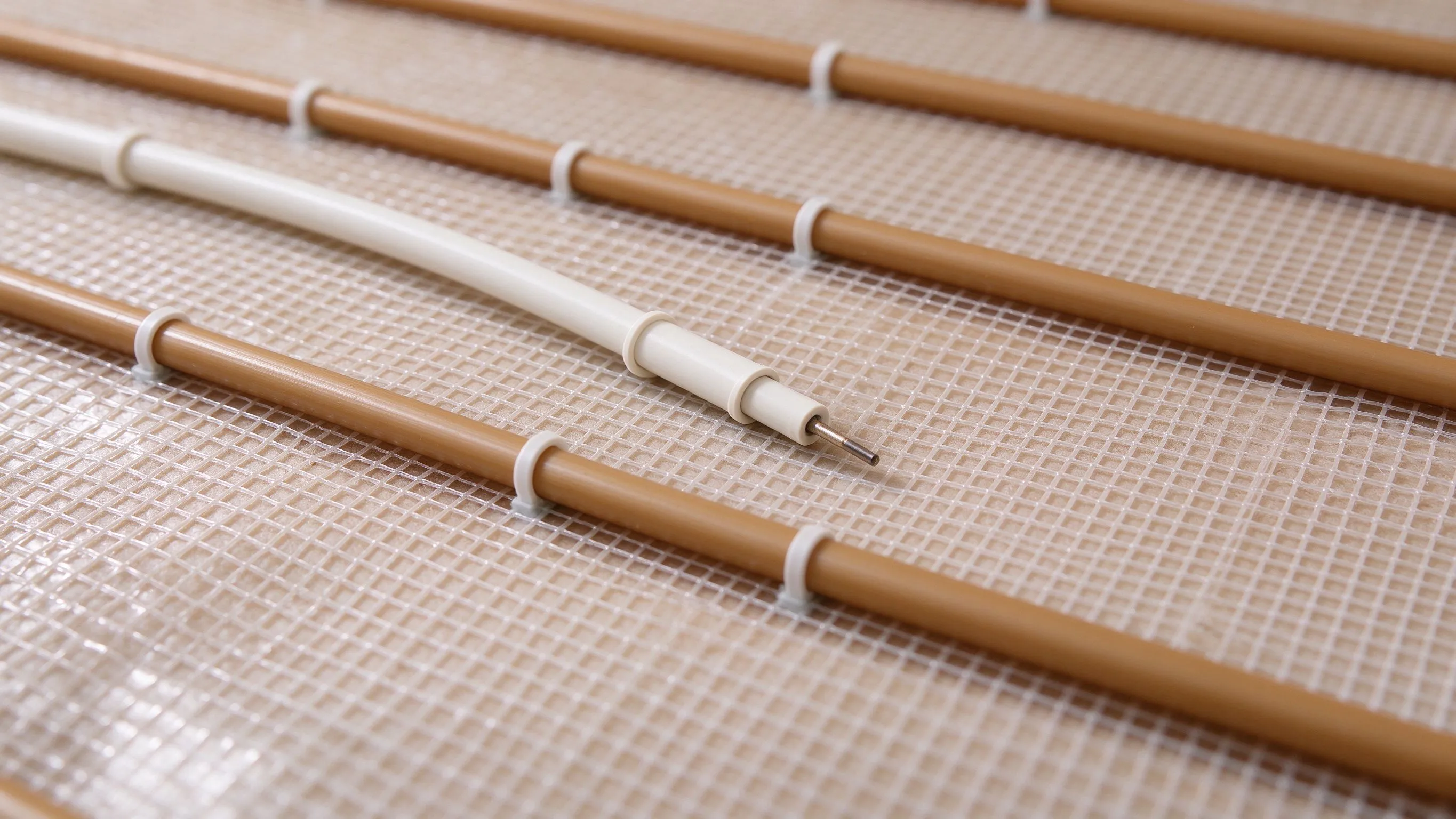

Instala el sensor de suelo en un tramo de tubo corrugado (típicamente un conducto eléctrico de 15 mm de diámetro). El conducto permite reemplazar el sensor en el futuro sin levantar el suelo. Coloca el conducto entre dos recorridos de cable calefactor, aproximadamente a 500 mm de la pared, en una zona representativa de la temperatura general del suelo. El extremo del conducto debería sellarse con cinta para evitar que entre el mortero. Dirige el conducto hasta la ubicación de la caja trasera del termostato.
Paso 4: Colocar la alfombra calefactora

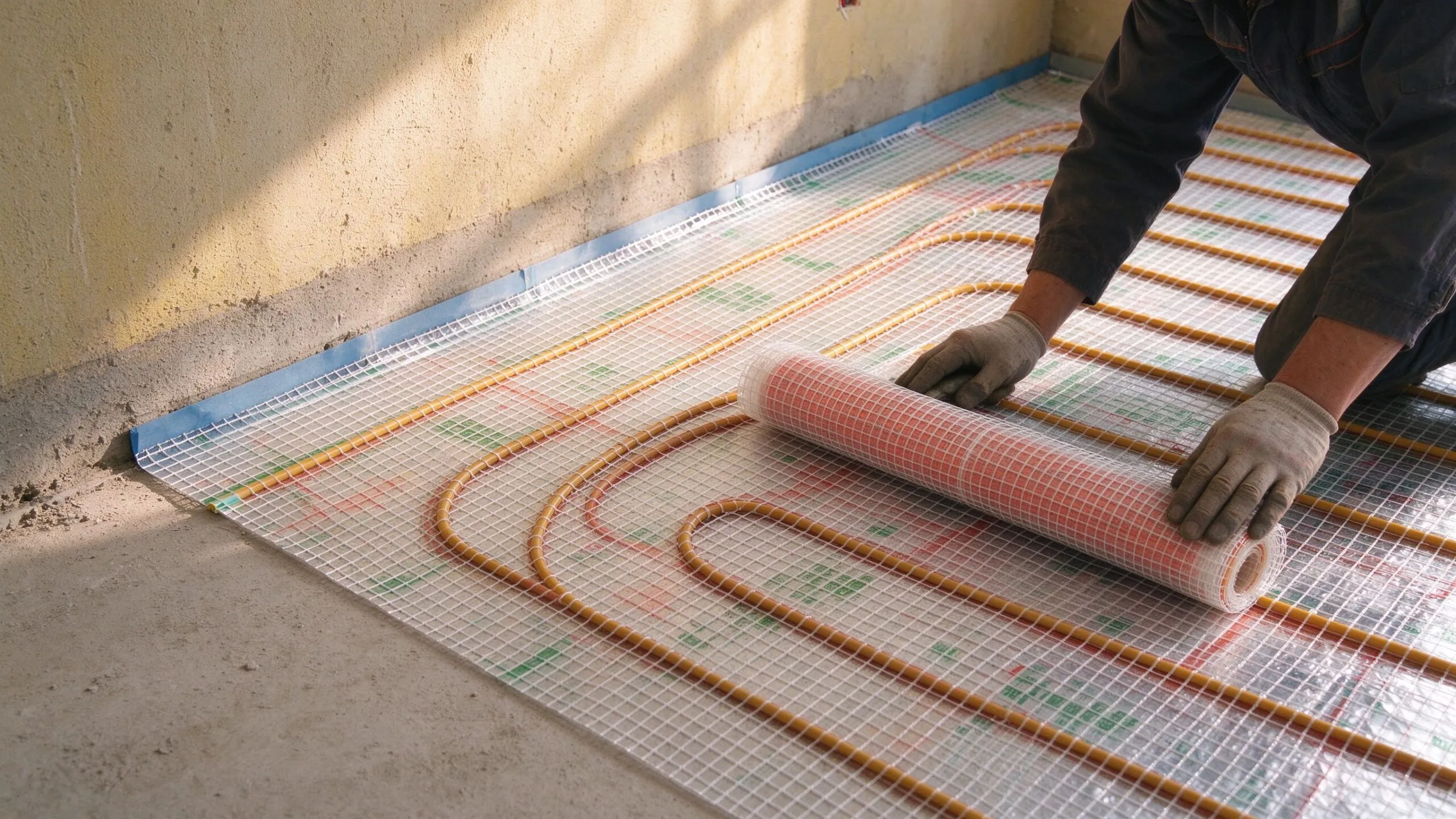

Empezando por el extremo del termostato, desenrolla la alfombra calefactora sobre el soporte. El soporte de malla puede cortarse para permitir que la alfombra se moldee alrededor de esquinas y obstáculos, pero nunca cortes el propio cable calefactor. Para hacer giros, corta la malla y gira la alfombra 90 grados, asegurando que la separación del cable se mantiene constante. Fija la alfombra al soporte utilizando las pestañas adhesivas de la malla o con adhesivo termofusible. Asegúrate de que la alfombra queda plana, sin arrugas ni bordes levantados que puedan crear bolsas de aire bajo la baldosa.
Paso 5: Prueba eléctrica
Antes de cubrir la alfombra con mortero, realiza la prueba eléctrica. Mide la resistencia del cable calefactor con un multímetro y compárala con el valor de la etiqueta del producto. Registra esta medición para referencia futura. Mide también la resistencia de aislamiento entre los conductores y la trenza de tierra, que debería ser superior a 1 megaohmio. Si alguna lectura está fuera del rango especificado, no continúes con la instalación y contacta con el fabricante para asistencia.
Paso 6: Aplicar el mortero de capa fina y la baldosa
Aplica una capa de mortero de capa fina flexible sobre la alfombra calefactora utilizando una llana dentada. La capa de mortero debería incrustar completamente el cable calefactor, típicamente 3-5 mm por encima del cable. Utiliza un mortero de capa fina modificado con polímeros compatible con el suelo radiante. Deja curar el mortero durante 24-48 horas antes de colocar la baldosa. Al asentar las baldosas, utiliza el mismo tipo de mortero de capa fina y asegura una cobertura completa bajo cada baldosa para eliminar las cavidades de aire que podrían causar puntos calientes. Rejuntes las baldosas después de que el mortero de capa fina haya curado, utilizando un rejuntado flexible adecuado para suelos calefactados.
Paso 7: Puesta en servicio final
Espera al menos 7 días después del rejuntado antes de encender el sistema de calefacción, dejando que el mortero y el rejuntado curen por completo. Pon en marcha el sistema a 18 grados Celsius y aumenta 2 grados por día hasta alcanzar la temperatura deseada. Este calentamiento gradual evita el choque térmico que podría agrietar las baldosas o el rejuntado. Ajusta el límite de temperatura del suelo del termostato a 29 grados Celsius para suelos de baldosa. Programa el horario del termostato según tu rutina diaria para un confort y una eficiencia energética óptimos.
Conclusión

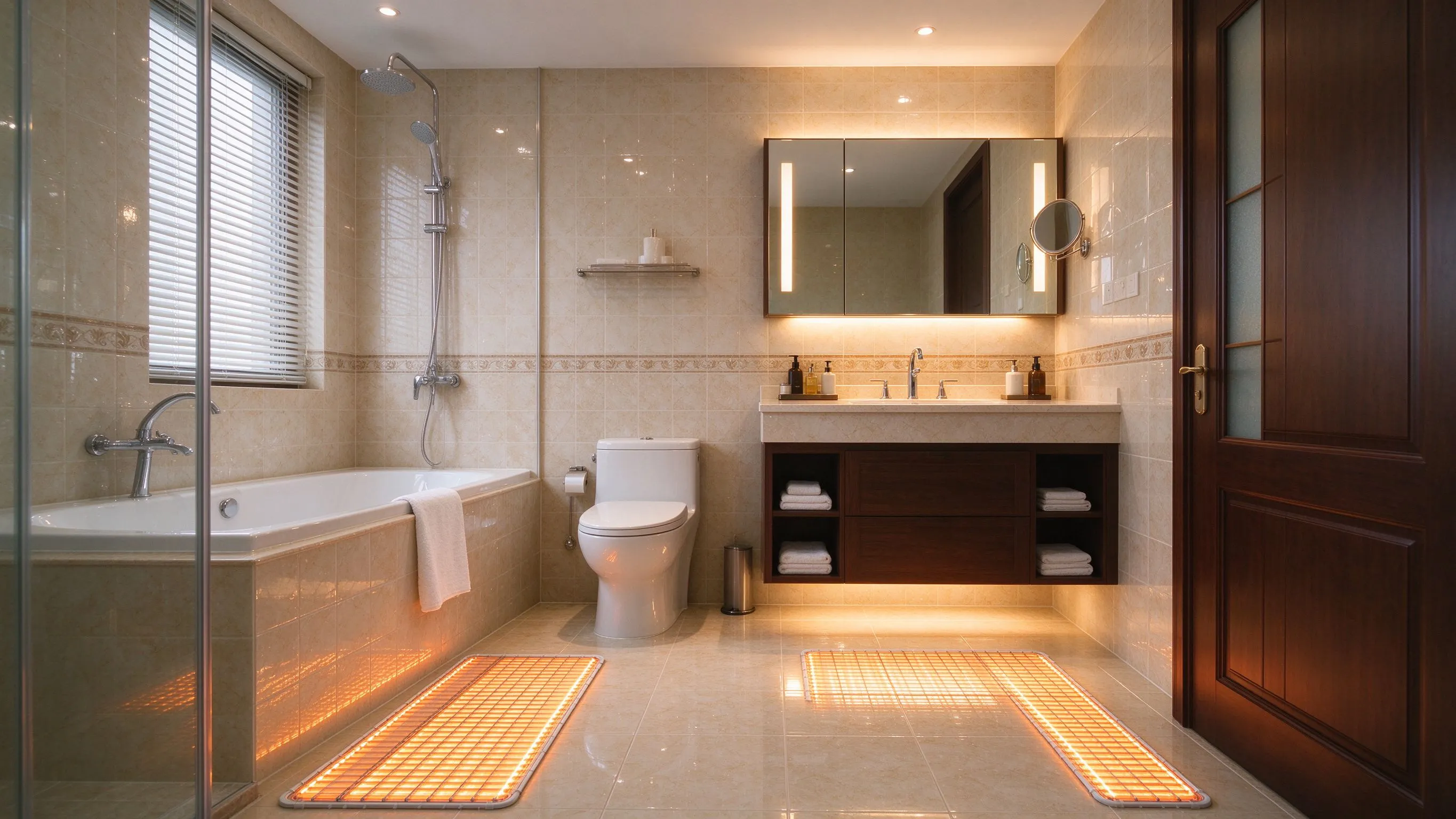

Instalar suelo radiante eléctrico bajo baldosa es un proyecto que ofrece un confort y un valor duraderos. Cuando se instala correctamente con materiales de calidad de un fabricante acreditado como SunAura Thermal, el sistema proporcionará décadas de calefacción fiable, eficiente y confortable. La clave del éxito es una planificación cuidadosa, una preparación adecuada del soporte, una prueba eléctrica exhaustiva y dejar un tiempo de curado suficiente antes de poner en servicio el sistema.
